Нотация IDEF0 была разработана на основе методологии структурного анализа и проектирования SADT, утверждена в качестве стандарта США и успешно эксплуатируется во многих проектах, связанных с описанием деятельности предприятий. IDEF0 получила чрезвычайно широкое распространение и является, в частности, стандартом в таких международных организациях, как НАТО и МВФ. Нотация IDEF3 была разработана с целью более удобного описания рабочих процессов (Workflow), для которых важно отразить логическую последовательность выполнения процедур. Объекты нотаций IDEF0 и IDEF3 показаны в табл. 2 и 3.
Таблица 2. Объекты нотации eEPC
| № | Наименование | Описание | Графическое представление |
| Нотация IDEF0 | |||
| Работа (Activity) | Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия. Изображается прямоугольником. Имя работы должно отображать процесс, действие. Для того чтобы работа могла быть смоделирована, должно пройти какое-то время от начала до окончания работы и должны быть затрачены какие-то ресурсы |  |
|
| Стрелка входа | Стрелка рисуется входящей в работу слева и описывает входящие документы, информацию, материальные ресурсы, необходимые для выполнения функции и изменяемые работой |  |
|
| Стрелка выхода | Стрелка рисуется исходящей из работы справа и описывает результаты выполнения работы — исходящие документы, информацию, материальные ресурсы. В нотации IDEF0 каждая процедура должна обязательно иметь не менее одной стрелки выхода |  |
|
| Стрелка управления | Стрелка рисуется входящей в работу сверху и описывает управляющее воздействие, например распоряжение, нормативный документ и т.д. В нотации IDEF0 каждая процедура должна обязательно иметь не менее одной стрелки управления |  |
|
| Стрелка механизма | Стрелка рисуется входящей в работу снизу и описывает так называемые механизмы, то есть ресурсы, необходимые для выполнения процедуры, но не изменяющие в процессе ее выполнения свое состояние. Примеры: сотрудник, станок и т.д. |  |
|
| Стрелка вызова | Стрелка рисуется исходящей из работы вниз и является ссылкой на другую модель работы. В BPwin такая стрелка используется для слияния и расщепления моделей |  |
Таблица 3. Объекты нотации IDEF3
| № | Наименование | Описание | Графическое представление |
| Нотация DFD | |||
| Работа | Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия. Изображается прямоугольником. Имя работы должно отображать процесс, действие |  |
|
| Объект ссылки (Referent) | Объект, используемый 1) для описания ссылок на другие диаграммы; 2) ссылок на другие работы; 3) ссылок на объекты; 4) для пояснения логики ветвления стрелок на перекрестках; 5) различных комментариев к функциям и перекресткам |  |
|
| Перекрестки | Логические операторы (5 типов — синхронное и асинхронное «И», синхронное и асинхронное «ИЛИ», исключающее «ИЛИ»), определяющие взаимосвязь между функциями в рамках процесса. Позволяют описать ветвление процесса |  |
|
| Стрелки | Три типа стрелок, позволяющих описать последовательность выполнения процессов, а также потоки информации и объектов |  |
Семантика построения моделей IDEF0 и IDEF3 предполагает соблюдение четких правил. Полное описание стандартов IDEF можно найти на сайте http://www.idef.com/.

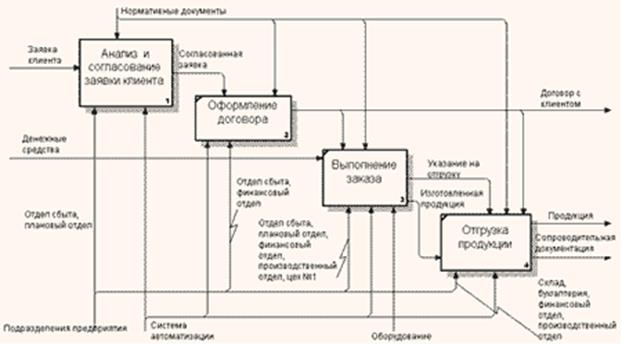

Пример описания бизнес-процесса в нотации IDEF0 показан на рис. 8 (соответствует процессу, показанному на рис. 3).
Рис.8.
Одной из особенностей описания процессов в нотации IDEF0 является четкое выявление достоинств и недостатков бизнес-процессов. Работы на диаграмме IDEF0 располагаются в порядке доминирования — с левого верхнего угла диаграммы в правый нижний. В левом верхнем углу размещается либо самая важная работа, либо работа, выполняемая первой. Стрелки связывают работы, при этом различается пять типов связей. Стрелка, направленная с выхода вышестоящей работы на вход или управление нижестоящей, является прямой связью; стрелка, направленная с выхода нижестоящей работы на вход или управление вышестоящей, является обратной связью. Отсутствие обратных связей, работы без выхода или управления, дублирующиеся работы указывают на несовершенство бизнес-процессов.

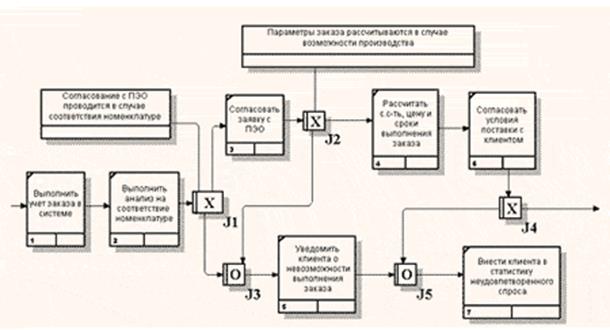

На рис. 9 показан пример описания бизнес-процесса в нотации IDEF3 (соответствует процессу, показанному на рис. 4).
Рис.9.
В нотации IDEF3, так же как и в нотации ARIS eEPC, используются символы логики, отражающие ветвление процесса. Диаграмма в нотации IDEF3 позволяет представить процесс целиком, причем отслеживается последовательность выполнения операций и логика выполнения процесса.
