Основные элементы автоматики
Элементы автоматики классифицируются по следующим признакам:
1.По выполняемым функциям:
датчики, усилители, стабилизаторы, реле, распределители, двигатели и другие узлы (генераторы импульсов, логические элементы, выпрямители и т.д.).
2.По роду физических процессов, используемых в основе устройств,: электрические, ферромагнитные, электротепловые, электромашинные, радиоактивные, электронные, ионные и др.
Рассмотрим основные элементы, наиболее часто применяемые в автоматике, разделяя их по выполняемым функциям.
Датчик (первичный преобразователь, чувствительный элемент) — устройство, предназначенное для того, чтобы информацию, поступающую на его вход в виде некоторой физической величины, функционально преобразовать в другую физическую величину на выходе, более удобную для воздействия на последующие элементы (блоки). Большинство датчиков преобразуют неэлектрическую контролируемую величину х в электрическую (например, температура преобразуется при помощи термопары в электродвижущую силу (ЭДС); механическое перемещение, связанное с изменением положения якоря электромагнита, изменяет индуктивность его обмотки и т.д.).
Основной характеристикой датчика является зависимость его выходной величины у от входной х, т.е. у =f(x). – статическая характеристика

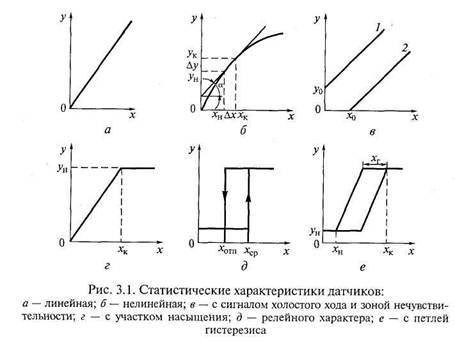

Статическая характеристика может быть линейной и нелинейной (см. рис. 3.1, а, б).
В общем случае уравнение преобразования для линейной статической характеристики имеет вид
где B — постоянная; K— коэффициент преобразования.
Если B = 0, то график уравнения проходит через начало координат и ИП не имеет ни выходного сигнала холостого хода у0, ни зоны нечувствительности 0...x0 (см. рис. 3.1, а).
При B > 0 характеристика смещена относительно начала координат по оси абсцисс на величину выходного сигнала холостого хода y0 = В (см. рис. 3.1, в, прямая 1).
При B < 0 характеристика имеет зону нечувствительности 0...x0, в пределах которой при изменении x y = 0 (см. рис. 3.1, в, прямая 2).
Статическая характеристика может иметь участок насыщения (см. рис. 3.1, г), тогда она описывается двумя уравнениями: на участке 0...xк уравнением у = Kx; на участке x > xк уравнением y = yH.
При K = ∞ характеристика принимает релейный характер (см. рис. 3.1, д). Такая характеристика, присущая датчикам позиционного регулирования, характеризуется коэффициентом возврата:
Датчики классифицируются по следующим признакам:
