Сохранение системой устойчивой работы при малых отклонениях режима, т.е. ее статическая устойчивость, – обязательная, но недостаточная предпосылка для сохранения системой динамической устойчивости. Система, устойчивая статически, может оказаться неустойчивой в динамическом режиме. Рассмотрим для примера процесс, который происходит в системе с двумя линиями электропередачи (рис. 1.4, а) при внезапном отключении
одной из линий. При этом, очевидно, эквивалентное сопротивление электропередачи
скачком изменится до некоторой величины
> Хс.
Примем, что ЭДС генератора Е в течение переходного процесса остается неизменной. Тогда отключение одной из линий будет соответствовать переходу рабочей точки системы с угловой характеристики 1 (рис. 1.4, б), имеющей амплитуду
, на угловую характеристику 2 с амплитудой
. Если начальный режим определяется точкой а при мощности Р0и угле
0, то после отключения линии режим перейдет в точку b. Этот переход будет иметь место при неизменном угле
, поскольку вектор ЭДС Е жестко связан с положением ротора и перемещается относительно вектора U только при изменении скорости вращения ротора.
Ротор же генератора и вращающиеся части первичного двигателя обладают значительной механической инерцией, и скорость их вращения скачкообразно измениться не может. Следовательно, при скачкообразном изменении сопротивления системы электрическая мощность, отдаваемая генератором, практически мгновенно изменится от значения Р0 в нормальном режиме до значения, соответствующего точке b в новом режиме. Мощность же, подводимая к генератору со стороны первичного двигателя, останется неизменной, так как регулятор двигателя реагирует на изменение скорости вращения, которая в первый момент процесса не изменилась. Более того, можно считать, что мощность, развиваемая первичным двигателем, остается практически постоянной в течение всего рассматриваемого процесса, поскольку постоянная времени системы регулирования подачи энергоносителя в первичном двигателе значительно превышает постоянную времени электромеханического переходного процесса, происходящего в генераторе, и двигатель не успевает реагировать на динамические изменения мощности генератора.
Таким образом, при переходе в новый режим работы в системе возникает избыточный момент ускоряющего характера (Р0> Р). Ротор генератора начинает ускоряться, поэтому связанный с ротором вектор Е будет вращаться быстрее, чем вектор U, вращающийся с постоянной синхронной скоростью
. Возникновение относительной скорости вращения
ротора и вектора Е относительно вектора U приводит к увеличению угла . По мере роста угла режим изменяется в соответствии с новой характеристикой мощности, причем рабочая точка режима перемещается из точки b к точке с. При этом мощность генератора возрастает.
Вплоть до точки с мощность первичного двигателя больше мощности генератора и избыточный момент остается ускоряющим, хотя и уменьшается по величине. Благодаря этому относительная скорость
все время увеличивается (кривая 3 на рис. 1.4, б). В точке с при угле
равновесие мощностей восстанавливается (электромагнитный момент становится равным механическому), однако относительная скорость
в этой точке поднимается до максимального значения и ротор по инерции проходит точку равновесия.
При дальнейшем росте (точка режима перемещается от с к d) мощность генератора уже больше мощности первичного двигателя и избыточный момент является тормозящим. Ротор начинает притормаживаться, его относительная скорость уменьшается. В некоторой точке d относительная скорость падает до нуля. Это означает, что кинетическая энергия, накопленная ротором в процессе разгона, полностью израсходована на его торможение.
В режиме, отвечающем точке d, векторы Е и U вращаются с одинаковой синхронной скоростью
. Однако переходный режим на этом не заканчивается, так как при соответствующем точке d угле
мощность генератора все еще больше мощности первичного двигателя, т.е. избыточный момент остается тормозящим. Под его влиянием скорость вращения ротора падает и дальше, т.е. относительная скорость ротора становится отрицательной. Угол начинает уменьшаться, и процесс идет от точки d к точке с. Эту точку ротор вновь проходит по инерции, поскольку относительная скорость , приобретенная в процессе торможения, достигает здесь наибольшего отрицательного значения. Угол будет уменьшаться и где-то вблизи точки b получит новое минимальное значение, после чего вновь будет возрастать (здесь скорости вращения векторов Е и U одинаковы, но Р0 > Р. Процесс начнется как бы сначала.
После ряда колебаний, постепенно затухающих вследствие рассеяния (потерь) энергии, в точке с устанавливается новый стационарный режим с прежним значением мощности Р0, но новым значением угла . Переходной процесс на фазовой плоскости
представлен на рис. 1.4, б спиралью 3, изображающей характеристику
. Изменение угла во времени имеет вид, показанный на рис. 1.4, в.
Описанный процесс перехода из одного режима в другой протекал, как видно, без каких-либо осложнений, и система в этом переходном процессе должна быть признана динамически устойчивой. Однако может иметь место и иной исход процесса.

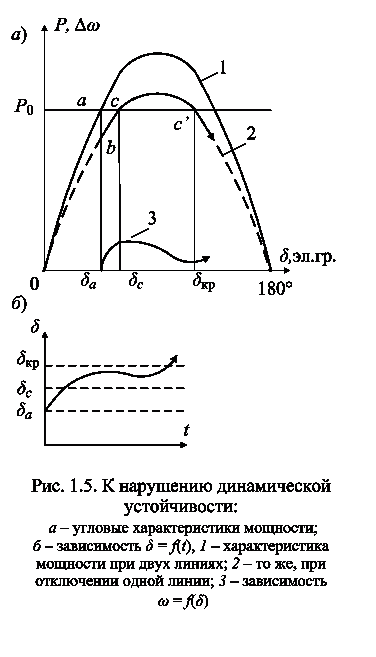

Рассмотрим процесс, аналогичный описанному выше, в котором, однако, раньше, чем относительная скорость уменьшится до нуля, угол достигнет критического значения
(рис. 1.5, а) в точке
на пересечении падающей части угловой характеристики 2 с прямой мощности первичного двигателя Р0. В этом случае не полностью израсходовавший полученную при разгоне кинетическую энергию ротор перейдет точку . Но при углах > избыточный момент вновь станет ускоряющим (Р0> Р) и относительная скорость вновь начнет увеличиваться. При этом процесс будет быстро прогрессировать, и генератор выпадет из синхронизма. Возврат к стационарному режиму невозможен. Имеет место нарушение динамической устойчивости системы.
