Предназначены для защиты населения и личного состава гражданских организаций гражданской обороны от отравляющих веществ, бактериологических аэрозолей, радиоактивной пыли, а в комплекте с дополнительными патронами и от аварийно химически опасных веществ.
Противогаз фильтрующий гражданский ГП-5 (рис. 10.3) — в комплект противогаза входят: лицевая часть ШМ-62У, фильтрующе-поглощающая коробка ГП-5, комплект незапотевающих пленок, сумка для ношения. Может комплектоваться дополнительными патронами ДПГ-3, ДПГ-1.
Противогаз фильтрующий гражданский ГП-7 (ГП-7В) (рис. 10.4 и 10.5). В комплект входят: лицевая часть МГП (без приспособления для питья); МГП-В (с приспособлением для приема воды); фильтрующе-поглощающая коробка ГП-7К; комплект незапотевающих пленок; утеплительные манжеты; защитные чехлы; сумка для ношения. Улучшенная модель противогаза ГП-9 (рис. 10.6).
Для детей используются противогазы фильтрующие ПДФ-Д, ПДФ-Ш, ПДФ-2Д, ПДФ-2Ш (рис10.7 и 10.8), а для младенцев — камеры защитные детские КЗД-4 (рис. 10.9), КДД-6 (рис. 10.10) или СЗД-1,5.
СЗД-1,5 - средство защиты детей в возрасте до 1,5 лет предназначенное для защиты от вредных веществ, радиоактивного йода, пыли и аэрозолей в условиях природных и техногенных катастроф (рис. 2.5.10).
Характеристики гражданских противогазов приведены в таблице 10.2.
Защитные характеристики дополнительных патронов приведены в таблице 10.3.
|
| |||
| Рис. 10.3. ГП-5 | Рис. 10.4. ГП-7 | |||
|
| |||
| Рис. 10.5. ГП-7В | Рис. 10.6. ГП-9 | |||
Рис. 10.7. ПДФ2
|
Рис. 10.8. ПДФ2
| |||
| ||||

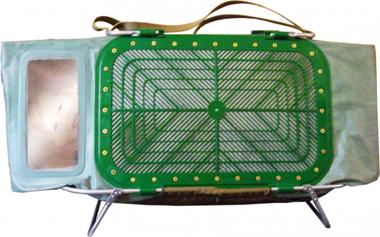

| Рис. 10.9. КЗД-4 | ||||
Рис. 10.10. КЗД-6
Таблица 10.1 – Перечень фильтрующих коробок для противогазов
| ||||
| Марка фильтр. короб. | Опознавательная окраска фильтрующе-поглощающей коробки | Вредные вещества, от которых защищает коробка | ||
| А А8 | Без противоаэрозольного фильтра - коричневая | Пары органических соединений (бензин, керосин, ацетон, бензол, ксилол, сероуглерод, толуол, спирты, эфиры, анилин, нитросоединения бензола и его гомологов, галоидоорганические соединения, тетраэтилсвинец), фосфор- и хлорорганические ядохимикаты | ||
| А | С противоаэрозольным фильтром – коричневая с белой вертикальной полосой | То же, а также пыль, дым туман | ||
| В В8 | Без противоаэрозольного фильтра - желтая | Кислые газы и пары (диоксид серы, хлор, гидрид серы, циан гидрид, окислы азота, хлорид водорода, фосген), фосфор- и хлорорганические ядохимикаты | ||
| В | Спротивоаэрозольным фильтром – желтая с белой вертикальной полосой | То же, а также пыль, дым и туман | ||
| Г Г8 | Без противоаэрозольного фильтра – черная и желтая | Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида | ||
| Г | С противоаэрозольным фильтром – черная и желтая с белой вертикальной полосой | То же, а также пыль, дым и туман | ||
| Е Е8 | Без противоаэрозольного фильтра - черная | Гидрид мышьяка и гидрид фосфора | ||
| Е | С противоаэрозольным фильтром – черная с белой вертикальной полосой | То же, а также пыль, дым, туман | ||
| КД КД8 | Без противоаэрозольного фильтра - серая | Аммиак и смесь гидрида серы и аммиака | ||
| КД | С противоаэрозольным фильтром – серая с белой вертикальной полосой | То же, а также пыль, дым, туман | ||
| К | С противоаэрозольным фильтром – синяя с белой вертикальной полосой | Аммиак, а также пыль, дым и туман | ||
| СО М | Без противоаэрозольного фильтра – белая Без противоаэрозольного фильтра - красная | Монооксид углерода Монооксид углерода в присутствии небольших количеств кислых газов, аммиака, гидрида мышьяка и гидрида фосфора, паров органических соединений (бензина, керосина, ацетона, бензола, ксилола, сероуглерода, толуола, спиртов, эфиров, анилина, нитросоединений бензола и его гомологов) | ||
| БКФ | С противоаэрозольным фильтром – защитная с белой вертикальной полосой | Кислые газы и пары, пары органических веществ, гидрид мышьяка, гидрид фосфора, пыль, дым и туман | ||
| ФОС | Без противоаэрозольного фильтра - зеленая | Паро- и газообразные фтор-, хлорпроизводные непредельных углеводородов, фреоны и их смеси | ||
| ФОС | С противоаэрозольным фильтром – зеленая с белой вертикальной полосой | То же, а также пыль, дым и туман | ||
| П-2У | С противоаэрозольным фильтром – красная с белой вертикальной полосой | Пары карбонилов никеля, железа, сопутствующие аэрозоли и монооксид углерода | ||
Таблица 10.2 – Характеристика гражданских противогазов
| № п/п | Наименование показателей | ГП-5 | ГП-7 (ГП-7В с ДПГ–1, ДПГ-3 ) | ПДФ-2Д с ДПГ-1, ДПГ-3 | ПДФ-2Ш с ДПГ-1, ДПГ-3 | ВК с ДПГ-1, ДПГ-3 | АВИ |
| Сопротивление постоянному потоку воздуха, Па, не более | |||||||
| Масса, кг, не более | 1,2 | 0,9 | 0,75 | 0,85 | 1,3 | 0,85 | |
| Коэффициент проницаемости по аэрозолю масляного тумана с дисперсностью 0,3 мкм, %, не более |
|
|
|
|
| 0,1 | |
| Коэффициент подсоса по аэрозолю масляного тумана, %, не более |
|
|
|
|
|
| |
| Гарантийный срок хранения, лет | |||||||
| Время защитного действия, мин, не менее по отравляющим веществам (газ, пар) (Co~0,05мг/л) по АХОВ (газ, пар) (Co~5,0 мг/л) | не обеспечивает | По ТУ не обеспечивает |
Таблица 10.3 – Защитные характеристики дополнительных патронов
| Показатели | ДПГ-1 | ДПГ-3 | ПЗУ-К |
| Сопротивление постоянному потоку воздуха, Па, не более | |||
| Масса, кг, не более | 0,37 | 0,35 | 0,8 |
| Коэффициент проницаемости по аэрозолю масляного тумана, %, не более | - | - | 5,0 |
| Рекомендуется использование при концентрациях веществ, мг/л, не более | 5,0 | 5,0 | ПДК |
Противогаз фильтрующий АВИ — предназначен для ведения аварийно-восстановительных работ при авариях на атомных станциях, предприятиях атомной промышленности.
Обеспечивает защиту от радиоактивных веществ, в том числе от радиоактивного йода, его органических соединений и паров (газов, аэрозолей) отравляющих веществ. В комплект входит маска ППМ-88 (ПМ-88), фильтрующе-поглощающая коробка АВИ и сменный фильтрующий элемент.
Противогаз фильтрующий с коробкой ВК — предназначен для защиты личного состава формирований гражданских организаций гражданской обороны и населения, в том числе детей, от отравляющих веществ, радиоактивной пыли, бактериологических аэрозолей и аварийно химически опасных веществ ингаляционного действия. Противогаз ВК включает комплект противогаза ГП-7 (ГП-7В) и дополнительный патрон ДПГ-3.
