В случае неоднородных сред измеряемые кажущиеся сопротивления, за исключением записи ρК предельным потенциал-зондом, зависят от взаимного расположения электродов А, М и N (А, В и М), поэтому надо знать их последовательность. Зонды, у которых парные электроды (M и N у однополюсных или А и В у двухполюсных) расположены ниже непарного, условно называются последовательными (M и N или А и В внизу), а зонды с парными электродами, расположенными выше непарного (А и М), - обращенными.
При геофизических исследованиях обычно применяют многоэлектродные установки, представляющие собой сочетание нескольких трехэлектродных зондов с общим токовым электродом. Число электродов и расстояния между ними выбирают таким, чтобы можно было скомбинировать необходимые зонды для стандартной электрометрии и бокового электрического зондирования.
2.2.3 Боковое каротажное зондирование. Как правило, при проведении ГИС применяются сразу несколько типов измерительных зондов. Это в первую очередь связано с тем, что применяемые зонды имеют не только различную конфигурацию, но и различную длину, следовательно, различную глубинность исследования. Регистрация удельного электрического сопротивления несколькими измерительными зондами называется боковым каротажным зондированием (БКЗ). Аппаратура обеспечивает измерение кажущихся удельных сопротивлений горных пород в режиме "БКЗ" зондовыми установками:
- A8,0M1,0N (шифр параметра GZ5); A4,0M0,5N (шифр параметра GZ4);
- A2,0M0,5N (шифр параметра GZ3); N0,5M2,0A (шифр параметра GZ3B);
- A1,0M0,1N (шифр параметра GZ2);
в общем диапазоне от 0,2 до 5000 Ом*м с разбивкой на два диапазона от 0,2
до 200 Ом*м и от 200 до 5000 Ом*м; зондовыми установками
- A0,5M6,0N (шифр параметра PZ);A0,4M0,1N (шифр параметра GZ1);
в общем диапазоне от 0,2 до 1000 Ом*м с разбивкой на два диапазона от 0,2 до 200 Ом*м и от 200 до 1000 Ом*м и измерение удельного сопротивления водной промывочной жидкости (шифр параметра RB) резистивиметром - в диапазоне от 0,2 до 20 Ом*м.

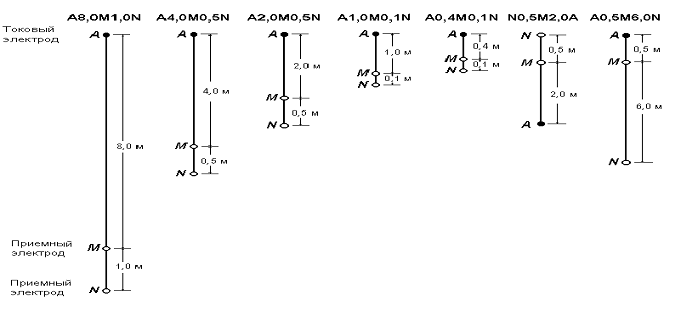

Схемы зондов БЭЗ приведены на рисунке 6.
Рисунок 6. Зонды, входящие в комплект БЭЗ
Для оценки качества БКЗ служат неразмытые глинистые пласты с выдержанными электрическими свойствами. Показания КС больших зондов БКЗ (2,4,8- метрового), БК и ИК в таких пластах близки удельному и мало различаются между собой. Следует учесть, что на КС зондов малого размера несколько сказывается влияние скважины, однако величины КС тоже близки между собой. Предельно допустимая скорость регистрации - 2000 м/час.
2.2.4. Микрокаротаж.Метод микрозондирования заключается в детальном исследовании кажущегося сопротивления прискважинной части разреза зондами очень малой длины. В качестве зондовой установки служит резиновый “башмак”, на котором установлены три точечных электрода на расстоянии 2.5 см друг от друга. Они образуют два зонда: микроградиент-зонд (МГЗ) A0.025M0.025N и микропотенциал-зонд (МПЗ) A0.05M, у которого электродом N служит корпус прибора (рисунок 7).
Микрокаротаж применяется для детального изучения геологического разреза скважины, выделения пластов – коллекторов и оценки их эффективной мощности. Поскольку радиус исследования микроградиент – зонда составляет около 4 см, а микропотенциал – зонда 10 – 12 см, то микроградиент – зонд против проницаемых пластов изучает в основном сопротивление глинистой корки, а микропотенциал – зонд – сопротивление пород в пределах промытой зоны, где основным флюидом является фильтрат промывочной жидкости, а также остаточные нефть и газ.МКЗ относится к основным исследованиям, проводится во всех поисковых и разведочных скважинах, в открытом стволе, в интервалах детальных исследований, совместно с комплексом БКЗ.
МКЗ самостоятельно решает следующие геофизические задачи:
