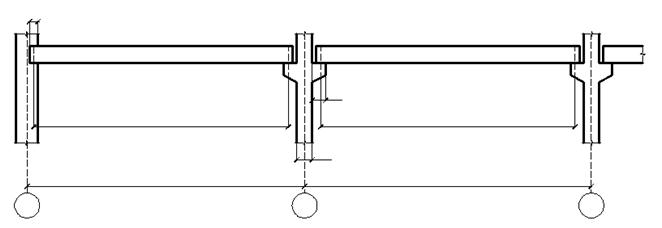

| Рис. 6. Схема визначення розрахункових прогінів ригелю. | ||||||||||||||||||
З урахуванням наведених розмірів розрахункові прогіни ригелю приймають рівними:
 ;
| (3.1) |
 .
| (3.2) |
Розрахункові навантаження на ригель приймаються з урахуванням табл. 1 і визначаються за формулою:
 , kН/м,
| (3.3) |
де q – повне розрахункове навантаження з табл. 1, kН/м2;
rзб = 25 kН/м3 – середня щільність залізобетону;
hр, bр – розміри перерізу ригелю, м;
gn – коефіцієнт надійності за призначенням будівлі (gn = 0.95);
В – шаг ригелів, м.
Визначення зусиль, що виникають у ригелі від розрахункових навантажень.
Для побудови криволінійної епюри моментів ригель поділяється на п’ять рівних частин через 0.2l0 і визначаються моменти в середині прогіну і у точках 1…4 за формулами:
 ;
| (3.4) |
 ;
| (3.5) |
Поперечні сили дорівнюють:
 .
| (3.6) | ||||||||
|
| |||||||||
| |||||||||
| Рис. 7. Епюри згинальних моментів і поперечних сил. | |||||||||
Характеристики міцності бетону і арматури.
Для розрахунків ригелю приймаються: бетон – класів від В15…В30, робоча арматура – класів А-ІІ, А-ІІІ, поперечна і монтажна арматура – класів Вр-І, А-І, А-ІІ.
За таблицями А.1…А.5 додатку А в залежності від класу бетону і класу арматури приймаються наступні характеристики бетону і арматури:
Rb – розрахунковий опір бетону на стиск;
gb2 – коефіцієнт умов роботи бетону;
Rbt – розрахунковий опір бетону при розтягненні;
Rs, Rsw – розрахункові опори поздовжньої (робочої і монтажної) і поперечної арматури.
