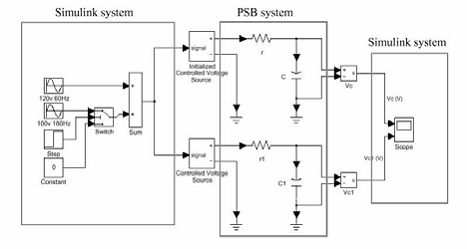

Voltage Measurement block (блок измерение напряжения) выступает как интерфейс между блоками Power System Blockset (энергетических систем) и блоками Simulink. Для системы, показанной выше, имеется связь между электрической схемой и системой Simulink. Блоки Voltage Measurement blocks (измерения напряжения) преобразовывают измеренные напряжения в сигналы Simulink.
Обратите внимание, что блок Current Measurement (измерения тока) из библиотеки Measurements library (измерений) powerlib можно использовать, чтобы преобразовать любой измеренный ток в сигнал Simulink.
Связь блоков Simulink с электрической схемой также возможна. Например, вы можете использовать блок Controlled Voltage Source (регулируемый источник напряжения), чтобы смоделировать источник напряжения в электрической схеме. Напряжение тогда будет управляется сигналом Simulink.
Моделирование вашей схемы
Теперь вы можете запустить программу на выполнение, нажав кнопку в меню Simulation. Как и ожидалось, напряжение - синусоида с пиковым значением 1 о.е. В то время как выполняется моделирование, откройте диалоговое окно блока Vs и измените амплитуду. Следите за изменениями на двух scopes (измерителях). Вы можете также изменять частоту и фазу. Помните, что Вы можете изменить масштаб изображения выходного сигнала в окне scope (измеритель) выделением мышкой (использование левой кнопки мыши) интересующей области.
Примечание. В процессе моделирования этой схемы, использовался, заданный по умолчанию, алгоритм расчета дифференциальных уравнений (ode45). Однако, большинство схем Power System (энергетической системы) Blockset, будут содержать выключатели и другие нелинейные устройства.
В этом случае, вы будете должны определить алгоритм расчета дифференциальных уравнений самостоятельно. Это обсуждено в разделе 3, где к вашей схеме будет добавлен выключатель.
