Управление центральной струёй осуществляется поворотом рукоятки, имеющей 4 фиксируемые положения:

струя перекрыта – режим Ц0 – две позиции рукоятки с расположением «курка» рукоятки поперёк (справа либо слева оси ствола);
подача центральной сплошной струи – режим Ц1 – положение «курка» рукоятки вдоль оси ствола по направлению струи;
подача центральной распылённой струи – режим Ц2 – положение «курка» рукоятки вдоль оси ствола против направления струи.

Управление периферийной струёй осуществляется вращением головки ствола, в пределах угла 70⁰ между ограничениями:

струя перекрыта – режим П0 – крайнее положение головки при её вращении по часовой стрелке (глядя по направлению подачи струи) до ограничения;
подача защитной завесы – режим П1 – промежуточное положение головки между ограничениями;
подача сфокусированной периферийной струи – режим П2 – крайнее положение головки при повороте её против часовой стрелки до ограничения.

В диапазоне угла поворота головки от режима П1 до П2 угол факела распыла периферийной струи регулируется от 120⁰ до 0⁰ соответственно.

Независимое управление струями обеспечивает любое их сочетание.

Подача воздушно-механической пены без насадка-пеногенератора осуществляется при сочетании режимов Ц2 + П1 с настройкой угла факела распыла периферийной струи 50⁰ – 60⁰ и при рабочем давлении 6 – 7 кгс/см².

Подача воздушно-механической пены на большое расстояние (высоту) осуществляется с присоединённым пеногенератором на режимах Ц2 + П2 (поворот головки до ограничения) при рабочем давлении 6 – 7 кгс/см².

· КУРС-8 (КУРС-8 с пеногенератором).

Ствол пожарный ручной комбинированный универсальный с регулируемым расходом КУРС-8 предназначен:

для формирования и направления сплошной или распылённой струй воды;
для формирования и направления струи воздушно-механической пены средней кратности (в комплекте с пеногенератором);
для защиты ствольщика от теплового воздействия защитной водяной завесой, с регулируемой степенью плотности экранирующего факела;
для перекрытия подачи огнетушащих веществ.

Тактико-технические характеристики ручного комбинированного универсального ствола КУРС-8 с регулируемым расходом представлены в таблице № 2.3.

Таблица № 2.3.

№ п/п.	Наименование параметра	Значение параметра
1.	Условный проход, dу	50 мм
2.	Рабочее давление	0,4 – 0,6 МПа (4 – 6 кгс/см²)
3.	Расход воды: · сплошной струи · распылённой	2,0; 4,0; 6,0; 8,0 л/с (шаг 2,0 л/с) 2,0; 4,0; 6,0; 8,0 л/с (шаг 2,0 л/с)
4.	Дальность водяных струй, не менее: · сплошной · распылённой, с углом факела 40⁰	35 м 18 м
5.	Диаметр факела защитной завесы (120⁰), не менее	6 м
6.	Рабочее давление подачи раствора пенообразователя	0,6 МПа (6 кгс/см²)
7.	Дальность подачи пены стволом	20 м
8.	Кратность воздушно-механической пены (в комплекте с пеногенератором), не менее
9.	Габаритные размеры: · длина · высота · ширина	351 мм 185 мм 105 мм
10.	Масса	2,5 кг

Примечание. Значения показателей приведены при рабочем давлении 0,4 МПа (4 кгс/см²).

Ствол КУРС-8 (рис. 2.5.) состоит из корпуса (1) с присоединительной головкой ГМ-50 (2), вареньера перекрывного устройства и управления расходом (3), головки изменения геометрии струи (4). Ствол выполнен их нержавеющей стали и термостойких высокопрочных пластмасс.

Рис. 2.5., 2.5а. Ствол ручной комбинированный универсальный

с регулируемым расходом КУРС-8.

Рис. 2.6. Ствол ручной комбинированный универсальный с регулируемым расходом КУРС-8 с пеногенератором.

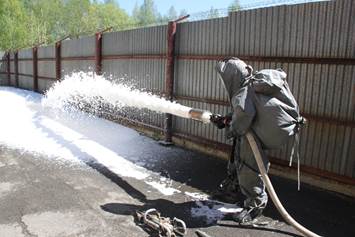

Рис. 2.7. Работа ручного универсального ствола КУРС-8 с пеногенератором.
