Рис. 4.23. Сопоставление каротажных диаграмм, зарегистрированных
Рис. 4.22. Сопоставление каротажных диаграмм по разрезу угольной скважины на месторождении антрацитов (Восточный Донбасс)
1 – уголь; 2 – углистый сланец; 3 – аргиллит; 4 – алевролит; 5 – песчаник; 6 – известняк
Тонкие пласты угля характеризуются минимальными значениями КС-ПЗ (ρК < 12 Ом*м). На кривых, зарегистрированных зондами ГГК, АК и КМ эти угольные пласты имеют максимальные значения. На диаграмме ГК первый пласт угля на глубине 85 метров отмечается интенсивной отрицательной аномалией гамма-излучения. Jγ составляет 12 мкр/час. Этот же пласт наиболее ярко выражен и аномалиями на кривых ГГК и АК.
Пласты известняка имеют максимальные значения ρК на кривых КС-ПЗ и минимальные на кривых ГК, АК, ГГК и КМ.
Пласты аргиллитов, алевролитов и песчаников уверенно разделяются по значения ρк и Jγ.

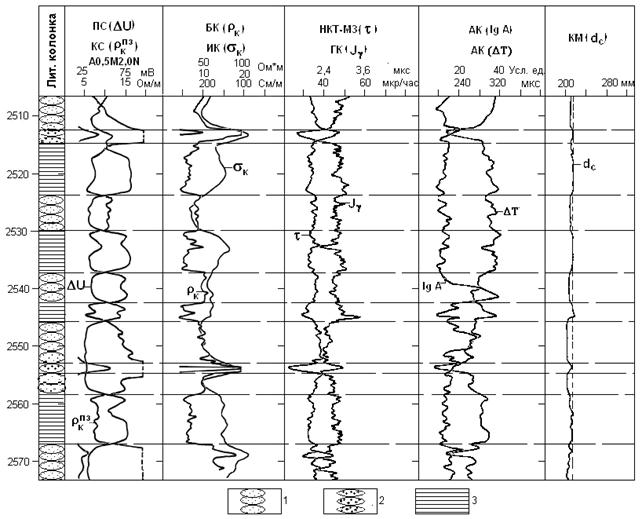

В нефтяной скважине интерпретация кривых проводилась по кривым методов КС-ПЗ, ПС, БК, ИК, МКЗ, ГК, НКТ, АК, КМ (рис 4.23).
Сопоставление кривых показывает, что исследованный разрез наиболее уверенно дифференцируется по кривым КС, ПС и КМ. На диаграммах ГК, НКТ и АК однозначно выделяются только плотные высокоомные пласты, вскрытые в интервалах 2515-2518м и 2552-2555м.
В соответствии с изложенным, границы пластов первоначально выделялись по кривым ПС, КС-ПЗ и КС-БК и далее уточнялись по остальным методам.
Литологическое расчленение разреза производилось в следующей последовательности:
1) интервалы разреза с повышенными показаниями ПС и пониженными значениями КС определялись как глинистые – т.е. аргиллиты.
2) пласты с пониженными значениями ПС и повышенными КС считались песчаниками. Последние подвергались повторному, более детальному рассмотрению, в частности, на предмет их проницаемости.
3) проницаемость пластов оценивалась в первую очередь по кривым БК и ИК. В случае, если кривые совпадали, то данный пласт считается проницаемым, т.е. соответствовал песчаникам, а когда наблюдалось расхождение кривых, то пласт являлся не проницаемым и соответствовал глинам (аргиллитам). Дополнительным диагностическим признаком проницаемости являлась оценка наличия глинистой корки, что приводит к сглаживанию кривых ГК.
4) в интервалах проницаемых пластов отдельно выделялись плотные высокоомные разности, которые во всей видимости представляли собой плотные сцементированные песчаники.
1 – песчаник; 2 – плотный песчаник; 3 – аргиллит
По предварительной оценке выделенные проницаемые пласты относятся как к водоносному, так и смешанному типам (водонефтяные). Уточнение их принадлежности к водоносному или водонефтяному типам предполагается выяснять посредством качественной и количественной интерпретации диаграмм БКЗ и ВИКИЗ.
На основании приведенных примеров можно сделать частные выводы:
1) для предварительного литологического расчленения разреза угольной скважины необходимо и достаточно использование методов КС и ГК. Полное представление о литологическом разрезе достигается при анализе всех каротажных диаграмм поискового комплекса КС-ПЗ, ГК, ГГК, АК и КМ,
2) для предварительного представления о литологическом разрезе нефтяной скважины необходимо и достаточно выполнить совокупный анализ каротажных кривых КС-ПЗ, КС-БК, ПС и КМ. В результате использования этих методов четко и уверенно выделяются границы пластов и их литологическая принадлежность.
При выработке рабочей гипотезы о геологической природе аномальных объектов, принятии решений о необходимости проведения количественной интерпретации и дополнительных геолого-геофизических исследований следует опираться на известные качественные признаки, выявленные в процессе многолетних работ по интерпретации материалов ГИС. К ним относятся:
· ИК эффективен для изучения глин и глинистых пластов, песчаников и карбонатов, насыщенных сильно минерализованной пластовой водой его можно применять в сухих и обсаженных непроводящими трубами скважинах. Задачи, решаемые ИК те же, что КС и БК.
· БКЗ «работает» в пластах большей мощностью (и при) средних значениях ρп/ρс и ρп/ρвм.
· БК эффективен в тонких пластах при больших значениях ρп/ρс и не эффективен при повышающем проникновении (водоносные пласты).
· Определение границ пластов и литологическое расчленение разрезов по диаграммам ВИКИЗ осуществляется по тем же критериям и признакам, что и для других электрических методов. При этом кривые ВИКИЗ более дифференцированы. Границы отбиваются в точках максимального возрастания градиента. Для оценки значений ρ пластов–коллекторов и зон проникновения разработана специальная компьютерная программа МФС ВИКИЗ. Вместе с темп, практические диаграммы могут дать достаточно полную информацию и без количественной обработки.
· Для изучение кривых ПС наиболее благоприятен песчано-глинистых разрез. Величину амплитуды аномалий ПС отсчитывают по линии глин (нулевая линия). Границы ПС отмечаются в точках, соответствующих половине амплитуды отклонения кривой ПС. Выделение тонких пластов (h/dc<4) по этим кривым затруднено. При ρф >ρв, то есть при УЭС фильтрата больше УЭС пластовой воды песчано-алевролитовые пласты отличаются минимумами Uпс. Против нефтегазоносных чистых песчано-алевролитовых пластов аномалия ПС такая же, как и против водоносных. В то же время глинистые пласты, содержащие нефть-газ имеют меньшую амплитуду, нежели глинистые водоносные пласты. Чистые карбонатные пласты (известняки, доломиты) характеризуются при ρф>ρв, как и песчано-алевролитовые, отрицательными аномалиями Uпс. Кривые ПС в высокоомных разрезах мало информативны.
· Диаграммы (кривые) ГК симметричны относительно середины пласта. Границы последнего определяются в точках максимального градиента возрастания (убывания) кривых. Значение Jγизм соответствует Jγ∞для теоретических кривых при h/dc >6, а при наблюденных кривых при h>0,8м. Глинистые слои имеют максимальное значение Jγ, а песчаные, известковые и угольные пласты – минимальные значения Jγ. ГК применяется не только для определения структуры и толщин пластов, но и для получения количественных показателей, например глинистости, содержания нерастворенного осадка в карбонатах и др.
· СГК эффективен при оценке равновесных урано-ториевых руд, расчленении и корреляции немых толщ и месторождений, где U, Th и К играют роль геохимических индикаторов (бокситы, фосфориты, золото). На нефтегазовых месторождений СГК используются для оценки глинистости полимиктовых отложений, Jγ идентификации песчаных коллекторов (монациты, глаукониты), разделении чистых и глинистых карбонатов.
· ГГК-П эффективен при выделении угольных пластов вследствие их малой плотности. В нефтегазовых скважинах метод ГГК-П используется для уточнения литологии, выделения коллекторов, оценки их пористости, при техническом контроле скважин.
· Задачами, решаемыми с помощью НК, являются выделение нефтенасыщенных, водонасыщенных и газонасыщенных коллекторов и нахождение водонефтяного (ВНК) и газожиткостного (ГЖК) контактов, выделение и оценка руд, содержащих элементы с высоким сечением поглощения, выделение углей, преимущественно бурых.
· ИННК в большей степени и ИНГК в меньшей применяют на нефтегазовых месторождениях для выделения нефтеносных и газоносных пластов. Преимущества ИНК перед НК в этом случае обусловлены более высокой чувствительностью ИНК к содержанию хлора. Кроме того, в меньшей мере влияют скважинные условия. Особенно хорошо ИНК применяют при контроле за разработкой нефтегазовых месторождений. В районах с минерализации пластовых вод более 100г/л (высокая минерализация) показания ИННК и ИНГК против водоносных и газоносных пластов различаются до 10 раз. Тогда как различие для этих пластов по методу НК составляет 1-2 раза.
Количественная интерпретация результатов ГИС производится как и в методах полевой геофизики путем подбора (сравнения) наблюденных (зарегистрированных в скважинах) кривых с теоретическими. Интерпретация может выполняться как вручную с помощью специальных палеток, так и в автоматизированном режиме с применением компьютерных программ. Компьютерная интерпретация основана на интерактивном (диалоговом) режиме. Как правило, в процессе интерпретации привлекается дополнительная геолого-геофизическая информация.

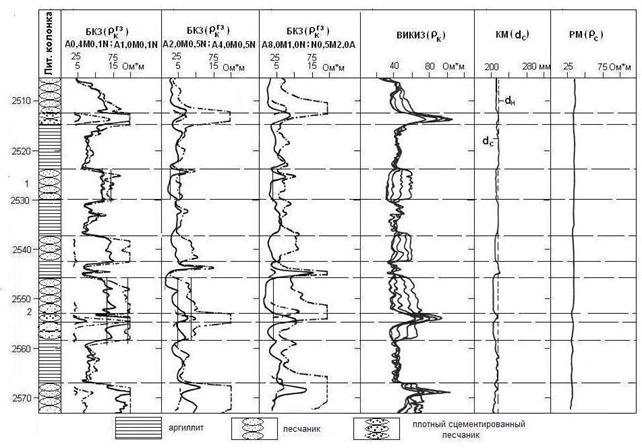

Последовательность операций по качественной и количественной интерпретации данных БКЗ и ВИКИЗ можно показать на примере нефтегазовой скважины, для которой ранее выполнено литологическое расчленение разреза (см. рис. 4.23). Сопоставление кривых БКЗ и ВИКИЗ в этом разрезе приведено на рисунке 4.24.
