• Передний угол зависит от обрабатываемого материала.
Боковые передние углы в главной секущей плоскости в точках режущей кромки, лежащих на диаметре di:
,
где ε – угол профиля резьбы.
• Задний уголполучают путем затылования режущей части по Архимедовойспирали (рис. 24 в). Величину затылования определяют по формуле:
Боковые задние углы в главной секущей плоскости в точках режущей кромки, лежащих на диаметре di:
.
Заднийугол на вершине должен обеспечивать боковые задние углы в пределах 15…20΄ . Кинематический задний угол отличается от статического (рис. 23) и определяется по формуле:
| X |
| В |
| к |
| к |
| С |
| E |
| τx |
| кк |
| D |
| D |
| F |
| φ |
| dx |
| X |
| E |
| С |
| В |
| Рис. 11. Определение кинематического заднего угла метчиков |
Затылование калибрующей части метчика приводит:
- к снижению сил трения;
- к уменьшению опорной поверхности и ухудшению направления метчика в работе;
- к быстрому уменьшению диаметра метчика при переточках;
- к защемлению стружки между задней затылованной поверхностью и нарезаемой резьбой при вывинчивании метчика из обработанного отверстия.
Поэтому у ручных метчиков калибрующая часть не затылуется Гаечные метчики не вывертываются из обработанного отверстия, поэтому затылуются и по калибрующей части по наружному диаметру. Для обеспечения достаточной опоры затылуют не на всю ширину зуба, а оставляют 1/3 часть незатылованной .

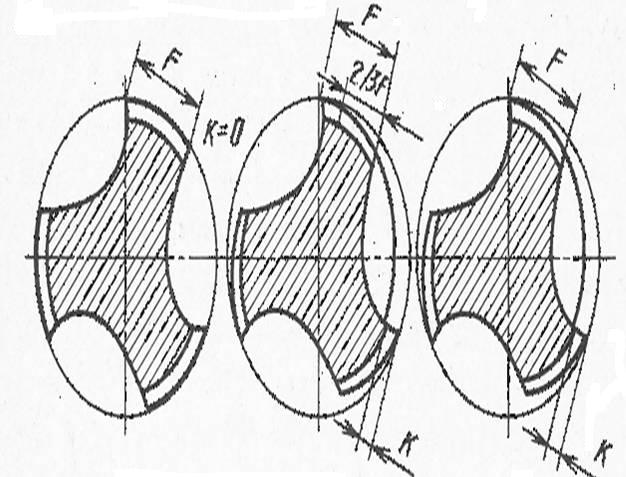

| а) б) в) Рис. 24 Форма задней поверхности метчика |
