Главные резервуары служат для создания запаса сжатого воздуха, его охлаждения и выделения из воздуха конденсата и масла.

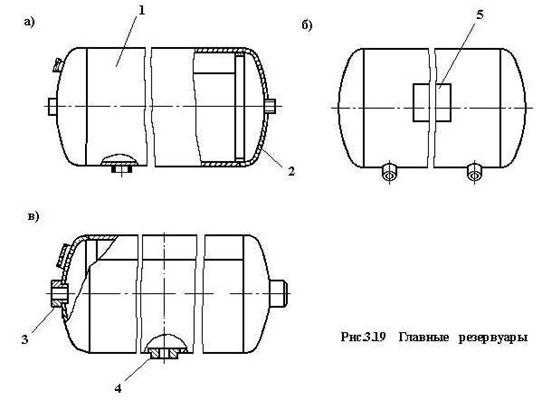

а) объемом 300 л для электровозов ВЛ80С, ВЛ11 и др., б) объемом 250 л для тепловозов 2ТЭ-10М, 2ТЭ-116 и др., в) объемом 170 л для электро- и дизель-поездов,
1-цилиндрическая часть (обечайка), 2- днище, 3, 4- бобышки, 5- паспортная табличка.
Главный резервуар (рис. 3. 19.) состоит из цилиндрической части 1, изготовленной из листовой стали толщиной 5-6 мм и двух выпуклых днищ 2 толщиной 6-8 мм. Для присоединения трубопроводов предусмотрены бобышки 3, а для установки выпускного крана - бобышки 4. Количество бобышек и их расположение на резервуаре зависит от способа монтажа ГР на локомотиве. На металлической паспортной табличке 5указываются завод-изготовитель, заводской номер резервуара. год изготовления, величина наибольшего допускаемого давления и объем резервуара.
Количество ГР и их общий объем выбирают в зависимости от рода подвижного состава с учетом подачи компрессоров и достижения оптимальных условий отпуска и зарядки тормозов поезда.
В соответствии с «Правилами надзора за воздушными резервуарами подвижного состава» № ЦТ-ЦВ-ЦП-581 главные резервуары в процессе эксплуатации подвергаются следующим видам технического освидетельствования:
Ø первичному - при вводе в эксплуатацию;
Ø периодическому - непосредственно в процессе эксплуатации;
Ø внеочередному - в случае нарушения технологического режима;
Ø аварийному - в случае аварий, вызвавших деформацию или повреждение резервуара.
Техническое освидетельствование (ТО) может быть частичным иди полным.
Частичное ТО выполняется не реже одного раза в два года на очередных плановых ремонтах подвижного состава. Частичное ТО включает в себя проверку технической документации, наружный осмотр ГР, пропарку и промывку резервуара горячей водой. Задачей наружного осмотра является визуальное выявление механических и коррозионных повреждений ГР.
Полное ТО включает в себя объем частичного ТО и демонтаж резервуара для проведения гидравлических испытаний, которые проводятся только при удовлетворительных результатах наружного осмотра. Полное ТО выполняется не реже одного раза в четыре года на очередном ТР-2, ТР-3, КР-1, КР-2, в том числе и тогда, когда до очередного полного ТО остается менее полутора лет.
При проведении гидравлических испытаний давление должно контролироваться двумя манометрами одинакового типа, класса точности (не ниже 1,5), диапазона измерения и цены деления. Давление испытаний принимается равным рабочему плюс 5,0 кгс/см2, а время испытания - не менее 10 минут.
Результаты гидравлических испытании признаются удовлетворительными, если не обнаружено:
Ø течи, трещин в основном металле и сварных соединениях;
Ø падения давления по манометру за время, необходимое для выполнения контрольной операции.
Сведения об осмотре и испытаниях ГР заносятся в технический паспорт резервуара. На корпусе ГР краской ставят трафарет о дате и месте проведения частичного или полного ТО.
