Двусторонние ограничители ограничивают сигнал на двух уровнях.
Наиболее простыми являются ограничители на диодах (диодные ограничители).
Рассмотрим принцип действия параллельного диодного ограничителя.
Лишь в промежутках времени, когда входное напряжение более отрицательно, чем E0, диод открыт и Uвых равно Е.
Во все остальные моменты времени диод закрыт и Uвых повторяет Uвх.
Таким образом, данный ограничитель является параллельным диодным ограничителем на отрицательном уровне снизу.

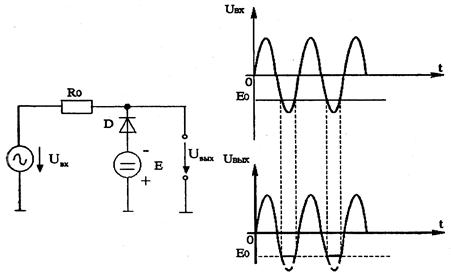

Рис. 3.3. Параллельный диодный ограничитель
Широкое распространение нашли ограничители амплитуды, построенные на основе ОУ.

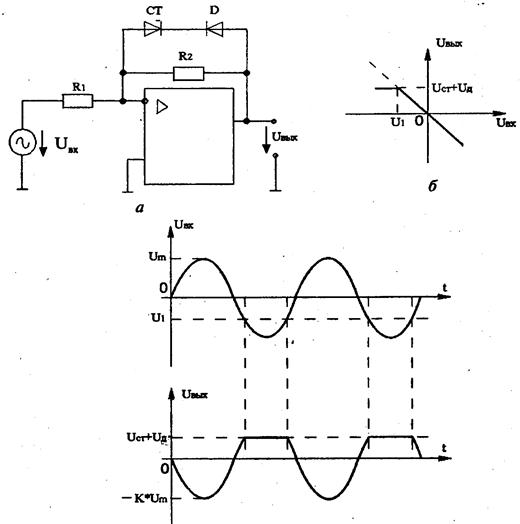

На рис. 3.4,а приведена схема одностороннего ограничителя на основе ОУ, на рис. 3.4,б – передаточная характеристика ограничителя, а на рис. 3.4,в – временные диаграммы его работы.
Рис. 3.4. Ограничитель амплитуды на ОУ
Основой данного ограничителя является инвертирующий усилитель на основе ОУ.
В промежутках времени, когда напряжение Uвых отрицательное или меньше, чем Uст+Uд, диод закрыт и устройство работает как обычный инвертирующий усилитель (Uст – напряжение стабилизации стабилитрона, Uд – прямое падение напряжения на диоде).
В промежутках времени, когда напряжение Uвх выше уровня Uст+Uд, диод закрыт, а стабилитрон находится в режиме стабилизации и напряжение Uвых ограничивается на уровне Uст+Uд.
Входное напряжение U1, при котором начинается ограничение выходного, определяется выражением
,
где К=R2/R1.
