Цель вертикальной привязки здания состоит в определении соответствия между относительными и абсолютными отметками, вертикальная привязка – это определение абсолютной отметки уровня чистого пола 1-го этажа, т.е. начала отсчета относительных отметок (0,000). При проектировании и реконструкции эта отметка задается либо определяется исходя из планировочной отметки образованного рельефа прилегающей к зданию территории. Эта отметка – красная – определяется по красным планировок горизонталям. Красные (как и черные) отметки рельефа местности называют абсолютными. На всей территории РФ абсолютные отметки имеют единую точку отсчета – уровень Балтийского моря.
Вертикальные отметки элементов каждого отдельного здания называют относительными. Начало отсчета их в каждом здании – это уровень чистого пола 1-го этажа. Чтобы вычислить абсолютную отметку чистого пола 1-го этажа любого здания, надо знать насколько его уровень расположен выше уровня земли. Как правило, это значение – отметка уровня земли – указывается чертежах фасадов и разрезов здания со знаком минус. Ее без учёта знака прибавляют к абсолютной планировочной отметке и получают искомую величину.

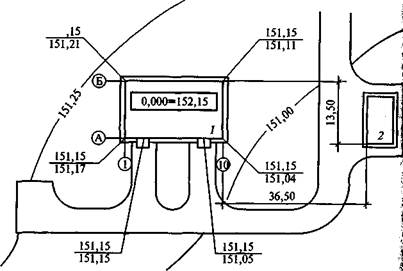

Рис. 2.1. Пример выполнения вертикальной и горизонтальной приведенной в учебной практической работе: 1 – проектируемое здание; 2 – существующее здание; А, Б, 1, 10 – оси.
В учебном проекте допускается привязать здание к существующему рельефу озелененных территорий, т.е. вычислить черные отметки по углам здания. Планировочную отметку (красную) следует принимать по черной отметке самого высокого входа. На всех углах зданий на генплане должны быть указаны на выносных полочках вверху красные, внизу – черные отметки. В центре здания в прямоугольнике указывают абсолютную отметку, соответствующую значению 0,000 относительных отметок (рис. 2.1). Расчет проводят методом интерполяции, условно принимая рельеф местности между горизонталями в виде наклонных плоскостей.
