Эти преобразователи превращают изменение измеряемой величины в изменение сопротивления используемого материала (рис. 28). Такие преобразователи называются пассивными. Их название характеризует тип используемого преобразования (светочувствительные резисторы). Сопротивление материала является функцией плотности основных носителей заряда, и с возрастанием интенсивности излучения проводимость возрастает. Поскольку проводимость обратно пропорциональна сопротивлению, можно заключить, что сопротивление является обратной функцией интенсивности облучения. В конструкции чаще всего используются такие материалы, как сульфид кадмия или селенид кадмия.

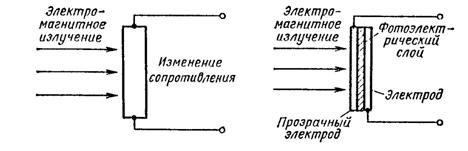

| Рис. 28. Фотопроводящее преобразование | Рис. 29. Солнечный элемент как пример фотоэлектрического преобразования |
Солнечные элементы
Солнечные элементы представляют собой фотоэлектрические преобразователи, которые превращают излучаемую электромагнитную энергию в электрическую (рис. 29).
Конструкция преобразователя включает в себя слой фоточувствительного высокоомного материала, размещенного между двумя проводящими электродами. Один из электродов выполнен из прозрачного материала.
Фотодетекторы
Чистые или беспримесные полупроводники обычно не используются в этих приборах, но первоначально легированные примесями в полупроводниковую кристаллическую решетку они становятся примесными полупроводниками.
Примесные полупроводники легируются таким образом, чтобы обеспечить избыток электронов (полупроводники n-типа) или их недостаток (полупроводники p-типа). Наличие примесей в полупроводниковой кристаллической решетке определяет степень электропроводности решетки.
Полупроводниковый материал становится полупроводниковым прибором только тогда, когда два или более слоев разных типов контактируют друг с другом.
Полупроводниковые, преобразователи, предназначенные для измерения изменения параметров светового излучения, называются фотодетекторами. Время отклика фотодиода составляет несколько наносекунд.
Для обеспечения более быстрой реакции на изменение параметров излучения разработаны PIN-диоды, в которых между слоями р- и n-типа имеется слой беспримесного полупроводника.
Фототранзисторы
В целом ряде приборов фотодиоды используются вместе с усилителями для повышения чувствительности.
Фототранзистор отличается or обычного полупроводникового триода тем, что он выполняется в прозрачном корпусе, который пропускает световое излучение.
Для достижения более высокого усиления используют фотодетекторы Дарлингтона, содержащие в себе фототранзистор и транзистор с высоким коэффициентом усиления, работающие в режиме пары Дарлингтона.
В фотодетекторах при отсутствии светового излучения протекает темновой ток, ограничивающий возможности прибора.
