Пространственная задача. Действие равномерно распределенной нагрузки.
Плоская задача. Действие равномерно распределенной нагрузки.
Задача о действии вертикальной сосредоточенной силы.
Определение напряжений в грунтовом массиве от действия местной нагрузки на его поверхности.
Лекция 4.
Распределение напряжений в основании зависит от формы фундамента в плане. В строительстве наибольшее распространение получили ленточные, прямоугольные и круглые фундаменты. Таким образом, основное практическое значение имеет расчет напряжений для случаев плоской, пространственной и осесимметричной задач.
Напряжения в основании определяется методами теории упругости. Основание при этом рассматривается как упругое полупространство, бесконечно простирающееся во все стороны от горизонтальной поверхности загружения.
Решение задачи о действии вертикальной сосредоточенной силы, приложенной к поверхности упругого полупространства полученное в 1885 г. Ж. Буссинеском, позволяет определить все компоненты напряжений и деформаций в любой точке полупространства
от действия силы
(рис. 3.4.а).
Вертикальные напряжения определяются по формуле:
, где
. (3.6)
Используя принцип суперпозиции можно определить значение вертикального сжимающего напряжения в точке при действии нескольких сосредоточенных сил, приложенных на поверхности (рис. 3.4.б):
(3.7)
В 1892 г. Фламан получил решение для вертикальной сосредоточенной силы в условиях плоской задачи (рис. 3.4.в):
;
;
, где
(3.8)

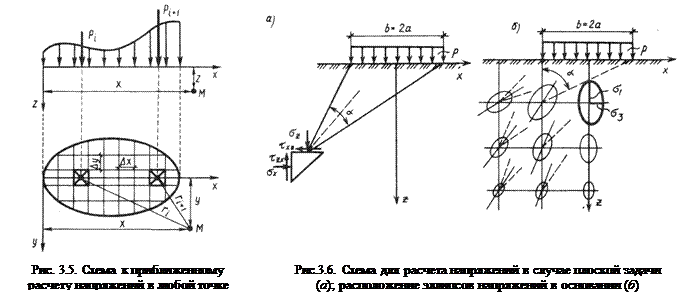

Зная закон распределения нагрузки на поверхности в пределах контура загружения, можно, интегрируя выражение (3.6) в пределах этого контура, определить значения напряжений в любой точке основания для случая осесимметричной и пространственной нагрузки (рис. 3.5.), а интегрируя выражение (3.8) – для случая плоской нагрузки.
Схема для расчета напряжений в основании в случае плоской задачи при действии равномерно распределенной нагрузки интенсивностью показана на рис. 3.6.а.
Точные выражения для определения компонент напряжений в любой точке упругого полупространства были получены Г. В. Колосовым в виде:
;
;
, (3.9)
где
,
,
- коэффициенты влияния, зависящие от безразмерных параметров
и
;
и
– координатные точки, в которой определяются напряжения;
– ширина полосы загружения.

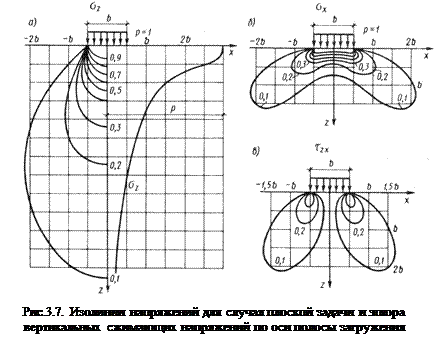

На рис. 3.7. а-в показано в виде изолиний распределение нарпряжении
,
и
в массиве грунте для случая плоской задачи.
 |
В некоторых случаях при анализе напряженного состояния основания оказывается удобнее пользоваться главными напряжениями. Тогда значения главных напряжений в любой точке упругого полупространства под действием полосовой равномерно распределенной нагрузки можно определить по формулам И. Х. Митчелла:
, (3.10)
где
- угол видимости, образованный лучами, выходящими из данной точки к краям загруженной полосы (рис.3.6.б).
В 1935 г. А. Лявом были получены значения вертикальных сжимающих напряжений
в любой точке основания от действия нагрузки интенсивностью , равномерно распределенной по площади прямоугольника размером
.
Практический интерес представляют компоненты напряжений
, относящиеся к вертикали, проведенной через угловую точку
этого прямоугольника, и
, действующие по вертикали, проходящей через его центр (рис. 3.8.).
Используя коэффициенты влияния можно записать:
;
, (3.11)
где -
и
- соответственно коэффициенты влияния для угловых и центральных напряжений, зависящие от соотношения сторон загруженного прямоугольника и относительной глубины точки, в которой определяются напряжения.
Между значениями и имеется определенное соотношение.
. (3.12)
Тогда оказывается удобным выразить формулы (3.11) через общий коэффициент влияния и записать их в виде:
;
. (3.13)
Коэффициент зависит от безразмерных параметров
и
:
,
(при определении углового напряжения ),
(при определении напряжения под центром прямоугольника ).
Метод угловых точек позволяют определить сжимающие напряжения в основании по вертикали, проходящей через любую точку поверхности. Возможны три варианта решения (рис.3.9.).
Пусть вертикаль проходит через точку , лежащую на контуре прямоугольника. Разделив этот прямоугольник на два так, чтобы точка М являлась угловой для каждого из них, можно представить напряжения
как сумму угловых напряжений I и II прямоугольников, т.е.
. (3.13)
Если точка лежит внутри контура прямоугольника, то его следует разделить на четыре части так, чтобы эта точка являлась угловой для каждого составляющего прямоугольника. Тогда:
. (3.14)
Наконец, если точка лежит вне контура загруженного прямоугольника, то его нужно достроить так, чтобы эта точка вновь оказалась угловой.
. (3.15)
