Односторонний амплитудный ограничитель – это устройство, напряжение на выходе которого Uвых(t) остается на постоянном уровне Uогр, когда входное напряжение Uвх(t) либо превышает некоторое пороговое значение Uпор (ограничение сверху), либо ниже порогового значения (ограничение снизу).
Иначе выходное напряжение повторяет форму входного.
Диодные ограничители бывают последовательные и параллельные.
В последовательных ограничителях диод включен последовательно с нагрузкой, а в параллельных – параллельно нагрузке.

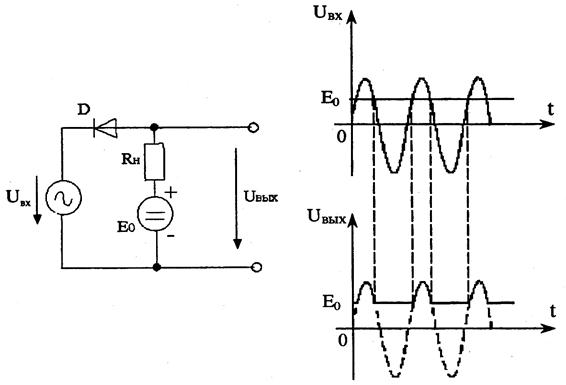

Рис. 3.1. Последовательный диодный ограничитель
Рассмотрим идеализированную схему последовательного диодного ограничителя. До тех пор пока входное напряжение меньше E0, диод закрыт и Uвых равно Е0.
В промежутках времени, когда входное напряжение превышает E0, диод открыт и Uвых повторяет Uвх. Таким образом, рассмотренный ограничитель является последовательным диодным ограничителем на положительном уровне снизу.
Практически используемая схема рассмотренного ограничителя приведена на рис. 3.2. Она позволяет регулировать уровень ограничения, сделав одно из резисторов R1 или R2 переменным.
Рис. 3.2. Реальная схема последовательного диодного ограничителя
