«Аналитический расчёт фермы».
Задание.
1.1. Начертить расчётную схему фермы;
1.2. Произвести анализ статической определимости и геометрической неизменяемости фермы.
1.3. Показать на расчётной схеме опорные реакции и определить их;
1.4. Рассчитать усилия в стержнях фермы любым методом;
1.5. На расчётной схеме показать стрелками направление усилия, (+- растяжение , ·→ стрелка из узла; ─ - сжатие, ·← стрелка в узел);
1.6. Показать нулевые стержни - Æ;
1.7. Результаты расчётов представить в табличной форме. (таблица 3),
1.8. Требования к оформлению РГР-3 такие же, как и к предыдущим работам;
Исходные данные к РГР 3 определяются студентом по таблицам №2 и №3 согласно индивидуального шифра, который состоит из трёх знаков – буквы и двух цифр. Буква шифра соответствует первой букве фамилии студента. Цифры шифра соответствуют последним цифрам студенческого билета студента. Например у студента Сорокина А. Ю. со студенческим билетом № 0000123 индивидуальный шифр будет С-23. Согласно этому шифру из таблицы №3 по строке С выбирается расчетная схема фермы, из таблицы №2 по строке 2 определяются размеры фермы, а по строке 3находят номера узлов, к которым приложена нагрузка и значение нагрузки. Направление нагрузки только вниз.
Таблица №1
| Номера стержней | Усилия в стержнях | |||
| Растяжение, (+) | Сжатие, (-) | |||
| Верхний пояс | 2-3 | |||
| 3-4 и т. д. | ||||
| Нижний пояс | 9-10 | |||
| 10-11 и т. д. | ||||
| Решётка | Стойки | 3-14 | ||
| 4-13 и т. д. | ||||
| Раскосы | 3-13 | |||
| 4-12 и т. д. |
Таблица №2
| № п/п | 1-я цифра шифра | 2-я цифра шифра | ||
| d (м) | h (м) | Р (кН) | Номера узлов, к которым приложена нагрузка | |
| 2, 3, 4, 5, 6, 10 | ||||
| 2, 3, 4, 6, 10, 12 | ||||
| 2, 3, 4, 5, 6, 11 | ||||
| 2, 3, 4, 6, 10, 12 | ||||
| 2, 3, 4, 5, 6, 12 | ||||
| 3, 4, 5, 6, 10, 11 | ||||
| 3, 4, 5, 6, 10, 12 | ||||
| 3, 4, 5, 10, 11, 12 | ||||
| 3, 4, 6, 9, 10, 12 | ||||
| 3, 5, 6, 10, 11, 12 |

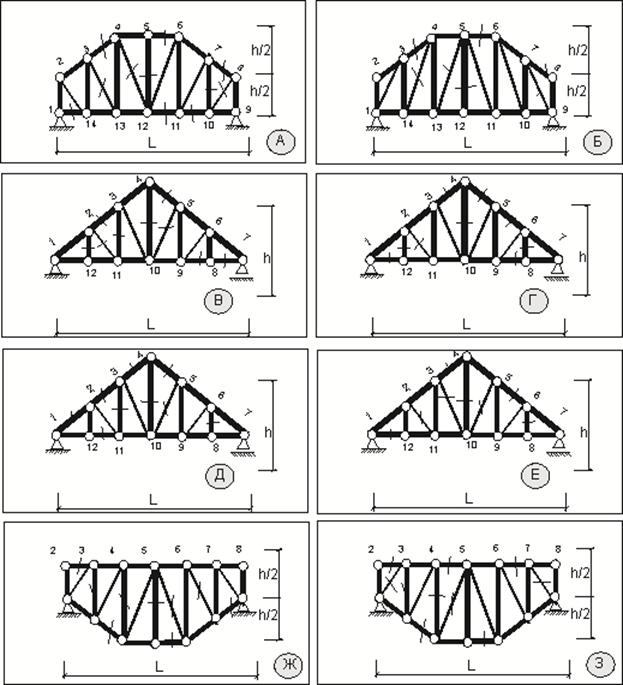

Таблица №3

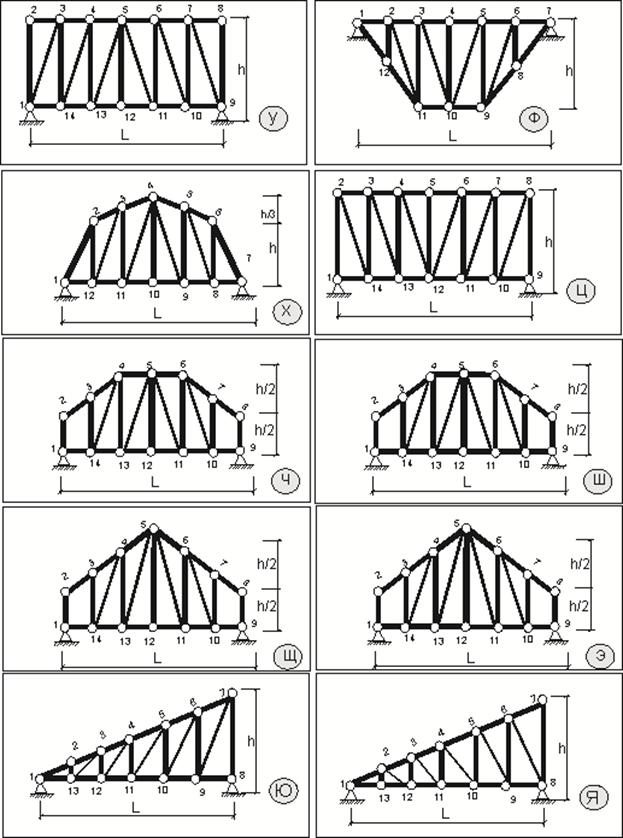

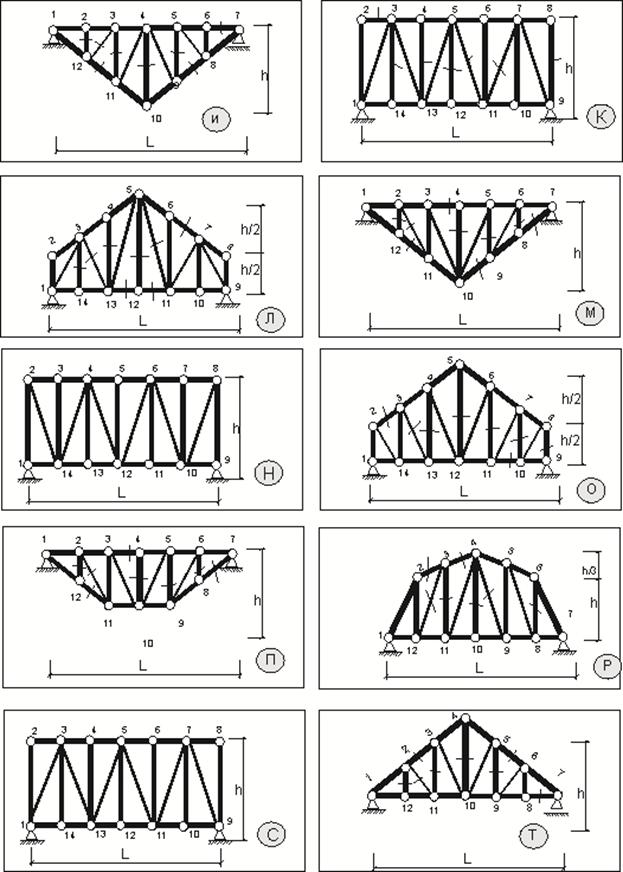

Продолжение таблицы №3
Продолжение таблицы №3
