Начата Окончена:
КОМАНДИРА 1 ВЗВОДА 2 мсб
Лейтенант А.Петров
М 1: 25 000
Для нанесения обстановки на карту и оформления боевых графических документов используются условные тактические знаки. Практика показывает, что линии, изображающие тактические знаки, должны иметь толщину 0,25; 0,5 и 1 - 2 мм.
Размеры условных знаков обычно определяются значимостью объекта, то есть ступенью войскового звена и характером действий частей и подразделений, а также масштабом топографической основы (карты, схемы) и общей нагрузкой документа тактической обстановкой.
Значительная часть фигурных и комбинированных знаков выполняется, как правило, с помощью трафаретов, выбиваемых обычно на стандартной офицерской линейке в трех (иногда двух) размерных вариантах. Наибольший по размерам знак используется для обозначения на крупномасштабной основе (1:50 000) высшего по значимости объекта. Наименьший - для нанесения на карты 1:100 000 и мельче менее значительных элементов обстановки.
Разграничительные линии выполняются толщиной 0,5 мм. Длина звеньев прерывистых линий - 1 см, интервал - 0,5 см.
Траншеи (окопы) имеют толщину линий собственно рва 0,5 мм. Штрихи проводятся в направлении линии рва длиной 1,5 - 2 мм с интервалом в 2 мм. Считается целесообразным штрихи давать только на первых траншеях позиций своих войск.
При ведении рабочей карты главным требованием является полное соответствие нанесенной на неё обстановки действительному положению.
На рабочую карту наносятся данные о своих войсках с подробностью на две ступени ниже войскового звена, где она ведется (в дивизии - до батальона, дивизиона, отдельно действующей роты, батареи), и на одну ступень выше своего подразделения.
Условные знаки располагаются на карте соответственно действительному положению объектов на местности, при этом нужно выдерживать направление действий, ведение огня и т.п.
Обстановка на рабочую карту командиров наносится в такой последовательности:
• состав, положение своих и приданных подразделений с подробностью на две ступени ниже, например, в батальоне - до взвода, и на одну ступень выше своего подразделения;
• состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах;
• данные о радиационной, химической и бактериологической
(биологической) обстановке;
• боевая задача подразделения, поставленная старшим командиром (начальником);
• положение и задачи непосредственных соседей (справа и слева), а также действующих впереди подразделений, их пункты управления;
• разграничительные линии между батальонами (от батальона и выше);
• задачи огневых средств, находящихся в распоряжении командира подразделения, и их позиции;
• места установки инженерных заграждений;
• маршруты движения;
• наблюдательные, командно-наблюдательные и командные пункты старшего командира (начальника) и соседей;
• районы расположения тыловых подразделений;
• средства усиления, распределение сил и средств, сигналы управления, взаимодействия, оповещения (на свободных местах карты).

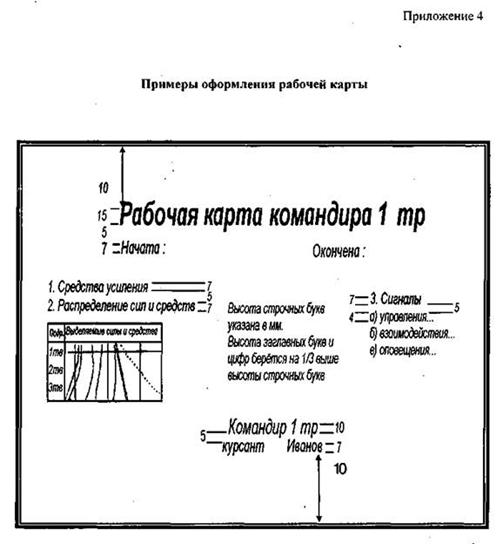

До получения боевой задачи на карте оформляется: служебный заголовок, время начала ведения карты и подпись должностного лица; наносятся положения своего подразделения и сведения о противнике ко времени получения боевой задачи, сведения о радиационной, химической и биологической (бактериологической) обстановке; подготавливаются формы таблиц, пояснительной записки (распределение сил и средств, соотношение сил и средств, сигналы управления, оповещения и взаимодействия);
С получением боевой задачи наносятся данные о противнике из боевого приказа старшего командира (начальника); содержание полученной боевой задачи; объекты (цели), уничтожаемые средствами старших командиров (начальников) на направлении действий подразделения; положение и задачи соседей и разграничительные линии с ними, а также положение и задачи своих подразделений второго эшелона и резерва старшего командира (начальника), действующих в интересах подразделения; при необходимости на карту наносятся и другие данные (огневые позиции поддержки артиллерии, стартовые позиции подразделений ПВО, пункты управления старшего командира (начальника) и др.).
С принятием решения наносятся боевые порядки или район расположения противника, характер его действий по оценке командира, боевые порядки или район расположения своего подразделения, боевые задачи подразделений второго эшелона, задачи огневых средств, находящихся в распоряжении командира подразделения, и их позиции, рубежи развёртывания противотанковых средств, КНП, районы расположения тыловых подразделений, заполняются формы таблиц и другие данные;
В ходе боя наносятся данные об изменении обстановки и вновь принимаемые командиром решения.
|
Ядерный удар, боеприпас, оружие ЯУ, ЯБ, ЯО
Рис. 3. Пример рабочей карты
