Расчётно-пояснительная записка. Метод Виттенбауэра основан на построении диаграммы изменения кинетической энергии механизма от приведенного момента инерции его звеньев Т = f (I), т. е. диаграммы энергомасс.
Построение диаграммы энергомасс выполняют в такой последовательности.
1. Рассчитываются и строятся графики DА = Адс –Апс в той же последовательности, как изложено в пунктах 1 –5 (метод Мерцалова).
2. Определяется приведенный момент инерции механизма по зависимости
(5.36)
где mi – масса i-го звена, кг;
Vsij – скорость центра масс i-го звена в j-м положении, м;
Isi – момент инерции i-го звена относительно центра масс, кг×м2;
wiJ – угловая скорость i-го звена в j-м положении, с–1;
wп – угловая скорость вала установки маховика, с–1.
По зависимостям (5.11), (5.12) и (5.13) подсчитывается момент инерции всех звеньев для 12 положений механизма и результаты заносятся в таблицу, аналогичную табл.5.5.
Полученные данные суммируются в каждом положении механизма и определяется величина приведенного момента инерции звеньев механизма в соответствии с формулой (5.36).
3. Выбирается масштаб mI и по данным табл.5.5 строится график Iп=f(j) изменения приведенного момента инерции за один цикл работы механизма, как показано на рис. 5.6, а .
4. Строится диаграмма энергомасс. Для этого исключается графически параметр j из диаграмм DA = f (j) и Iп = f (j). Описывается последовательность построения диаграммы энергомасс.
Последовательность исключения параметра j из графиков DA = =f(j) и Iп = f(j), построенных для кривошипно-шатунного механизма, показана на рис.5.6 а,б.
5. Определяются углы ymax и ymin наклона касательных к диаграмме энергомасс:

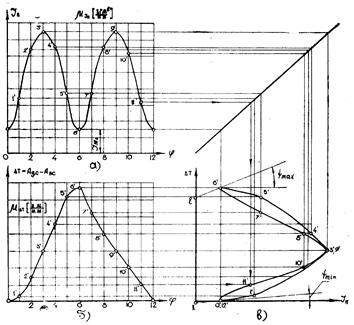

Рис.5.6. Диаграммы изменения: а – приведенного момента инерции;
б – избыточной работы; в – энергомасс за цикл работы.
; (5.37)
. (5.38)
6. Проводятся под этими углами касательные в высшей и низшей точках кривой Виттенбауэра и находится длина отрезка kl, отсекаемого на оси ординат. Искомый момент инерции маховых масс определяется по формуле
. (5.39)
7. Производится расчет размеров и массы маховика так же, как и по методу Н.И. Мерцалова (п. 5.4.1, п.п. 11).
