Электрический ток от источника передается по шинной конструкции (называемой также шиной) в распределительное устройство (РУ). Пройдя через электрические аппараты соответствующей ячейки РУ, ток поступает на сборные шины и далее в линии электрической сети. Во всех электроустановках, рассчитанных на большие токи, электрическое соединение аппаратов выполняют шинами.
Шины укрепляют на изоляторах шинодержателями. На рис. 7.3 показана конструкция шинодержателя, крепящего на изоляторе пакет из трех шин прямоугольного сечения. Шины 2 болтами 3 и накладками 1 и 4 жестко закрепляют в держателе и присоединяют винтами к головке изолятора 5. Одну из накладок (например, 4) или болт делают из немагнитного материала во избежание создания большого магнитного потока по контуру держателя и его сильного нагрева.
Способ расположения пакетов шин в трехфазной шинной конструкции выбирают с учетом следующих соображений:

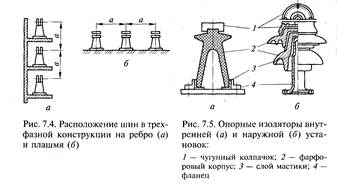

наилучшие условия охлаждения шин получают при расположении их на ребро (рис. 7.4, а);
наибольшая прочность шин на изгиб под действием электромагнитных сил взаимного притяжения и отталкивания, достигающих очень больших значений при коротких замыканиях, получается при расположении шин плашмя (рис. 7.4, б);
фарфор опорных изоляторов лучше работает на сжатие, т.е. при расположении шин на ребро, чем на изгиб.
Исходя из этого лучше всего располагать шины на ребро. Расстояние между шинами а зависит от номинального напряжения шинной конструкции и должно соответствовать действующим нормам.
Отрезки шин соединяют в единую полосу или сваркой, или болтами с упругими шайбами. Для контроля за нагревом мест соединения рекомендуется окрашивать их термокраской, изменяющей свой цвет при повышении температуры выше установленной.
Изоляторы служат для крепления проводов и шинных конструкций и для изоляции их от заземленных частей.
Изоляторы изготавливают из фарфора или стекла. На рис. 7.5, а показано устройство фарфорового опорного изолятора на 3... 10 кВ типа ОФ, предназначенного для установки внутри помещений. Роль изоляции выполняет фарфоровый корпус 2, на котором сверху укреплен чугунный колпачок 1, а снизу — фланец 4. Ввиду того, что коэффициенты температурного расширения фарфора и чугуна сильно различаются, в изоляторе чугун и фарфор разделены слоем мастики 3, склеивающей их. На рис. 7.5, б представлен опорный штыревой изолятор на 35 кВ для наружной установки типа ОНСМ. Опорные изоляторы наружной установки отличаются тем, что поверхность фарфорового корпуса 2 делается ребристой для предотвращения перекрытия изолятора скользящими разрядами по поверхности в сырую погоду.
На рис. 7.6 изображен проходной изолятор, предназначенный для перехода шинной конструкции из одного помещения в другое.
Проходные изоляторы применяют для наружной (типов ПН, ПНМ-10, 20, 35 кВ) и внутренней (типа П-6, 10 кВ) установок.
Шины, рассчитанные на напряжение 35 кВ и более, а также провода линии укрепляют на
прикрепляют к пестику. Из таких изоляторов собирают гирлянду из 3...15 элементов и более — в зависимости от номинального напряжения линии. Для соединения изоляторов пестик вставляют в отверстие колпачка следующего элемента гирлянды.
