Маркировка Э.Л.Т.
Обозначение Э.Л.Т. состоит из 4-х элементов, например: 13ЛО37И, 31ЛМ32В, 61ЛК35.
1-й элемент: число характеризующие величину диаметра или диагонали экрана в см.

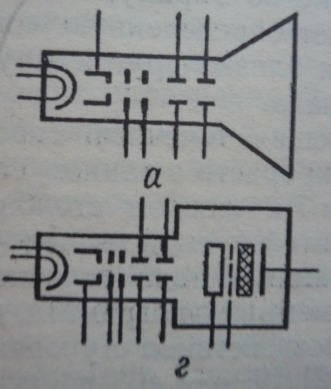

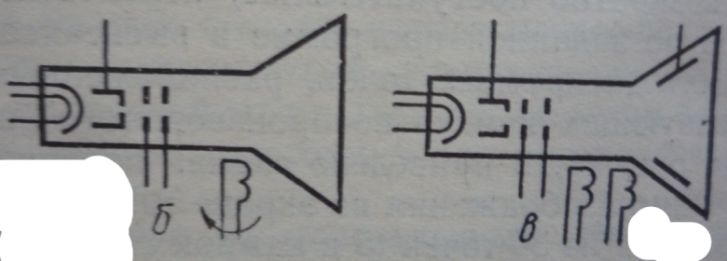

2-й элемент: буквы: ЛО - осцилографические трубки с эл-им, ЛМ – с магнитным управлением, ЛК – кинескопы с эл. Магнитным управлением луча.
3-й элемент: число обозначающее порядковый номер типа прибора.
4-й элемент: буква, обозначающая тип люминофора экрана (А – синий, Б – белый, В – жёлто оранжевый, И- зелёный, М – голубой ).

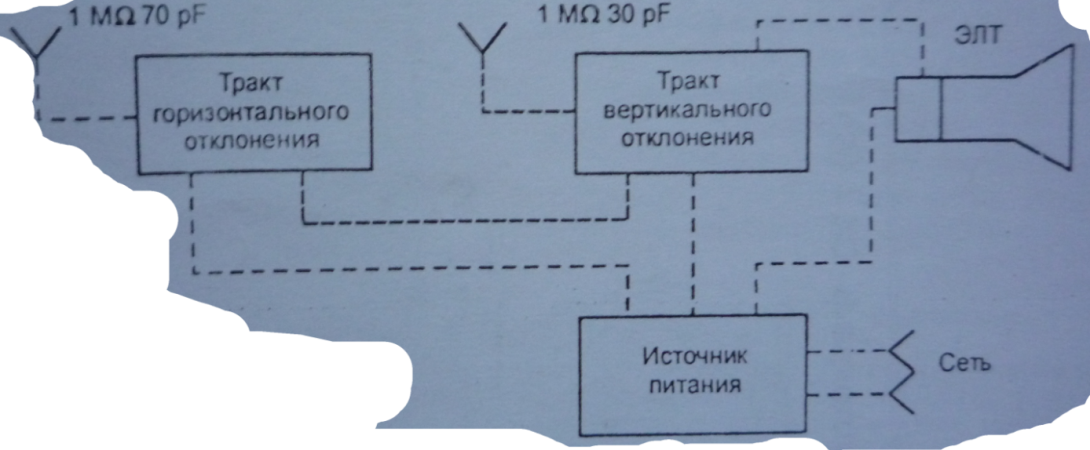

Структурная схема осциллографа и Э.Л.Т. в его составе.
1. Тракт горизонтального отклонения обеспечивает получениесинхронногос исследуемым сигналом линейного развертывающего напряжения и его усиление для получения заданного размера изображения сигнала погоризонтали.
2. Источник питания вырабатывает напряжения, необходимые для питания ЭЛТ, и осуществляет управление яркостью и гашение обратного хода луча.
3. ЭЛТ обеспечивает преобразование электрических сигналов, поступающих на ее входы, в видимое изображение исследуемого сигнала.

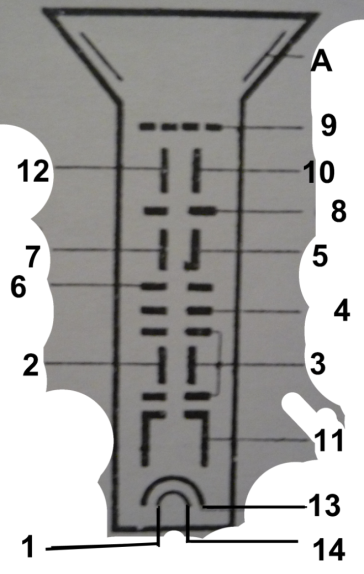

1,14-Подогреватель, 2-Плостины блокирующее, 3-2й анод, 4-1й анод (фокусирующий), 5,7-пластины сигнальные, 6-3й анод(астигматизм), 8-4й анод(промежуточный), 9-сетка, , 10,12-пластины временные, 11-модулятор, 13-катод, А-5й анод.
