многоэмиттерный VTM 2И,
промежуточный каскад на транзисторе VT1, предназначенный для управления выходным каскадом и выходной каскад на транзисторах VT2 и VT3.
Схема на транзисторах VT1, VT2 и VT3 является схемой сложного инвертора и реализует функцию НЕ.
VT2 – эмиттерный повторитель

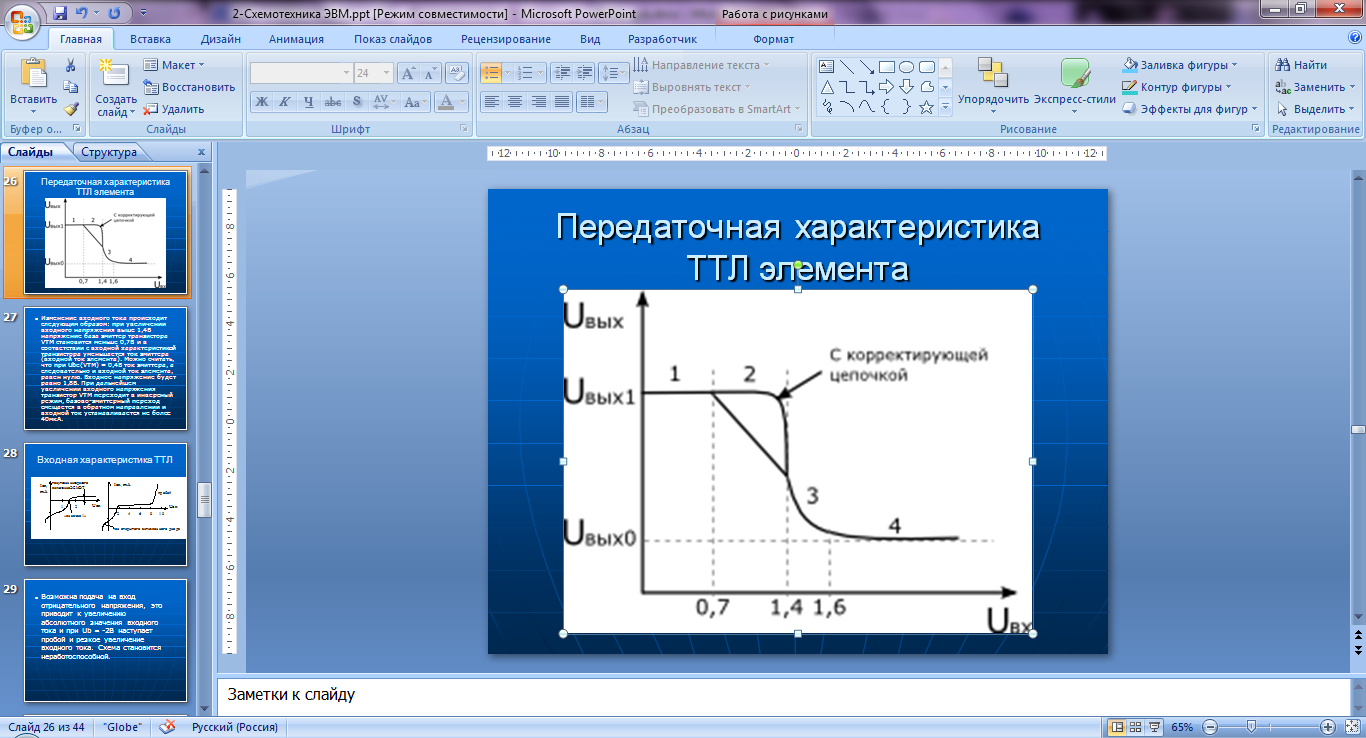

передаточная характеристика
Логический элемент – это электронная схема, выполняющая некоторую простейшую логическую операцию. На рисунке приведены примеры условных графических обозначений некоторых логических элементов. Логический элемент может быть реализован в виде отдельной интегральной схемы. Часто интегральная съема содержит несколько логических элементов.
Базовый элемент ТТЛ содержит многоэммиттерный транзистор, выполняющий логическую операцию И, и сложный инвертор(рис.слева). Если на один или оба входа одновременно подан низкий уровеь напряжения, то многоэммиттерный транзистор находится в состоянии насыщения и транзистор Т2 закрыт, а следовательно, закрыт и транзистор Т4, т.е. на выходе будет высокий уровень напряжения. Если на обоих входах одновременно действует высокий уровень напряжения, то транзистор Т2 открывается и входит в режим насыщения, что приводит к открытию и насыщению транзистора Т4 и запиранию транзистора Т3, т.е. реализуется функция И-НЕ.
Для увеличения быстродействия элементов ТТЛ используются транзисторы с диодами Шоттки(транзисторы Шоттки).
