Принцип действия– непрерывное взвешивание постоянного объема анализируемого вещества в некоторой емкости или трубопроводе.
Плотность ( греч.- pyknos-плотный) определяется через удельный вес
g,
где
- плотность вещества;
g - ускорение свободного падения.

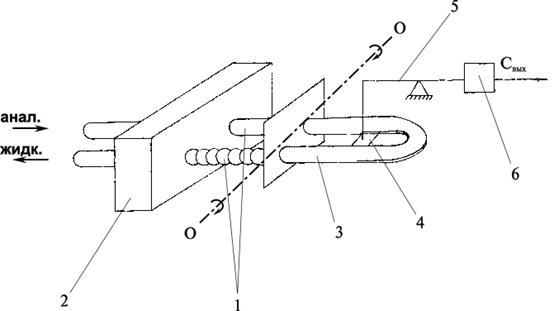

Рисунок 5.1 - Схема весового плотномера
Обозначения на рисуноке 5.1: 1 - сильфоны; 2 - неподвижные патрубки; 3 - V-образная трубка; 4 – тяга; 5 – рычаг; 6 – преобразователь; 7 – противовес.
V-образная трубка из нержавеющей стали через тягу соединена с рычагом (см. рисунок 5.1). Наличие сильфонов позволяет трубке поворачиваться вокруг оси О-О. При увеличении плотности жидкости увеличивается масса трубки с жидкостью, что через рычаг передается к механоэлектрическому или механопневматическому преобразователю. Выходной сигнал Свых пропорционален изменению плотности анализируемой жидкости. Противовес 7 служит для уравновешивания момента сил, создаваемого трубкой 6 при выбранном нижнем пределе измерения плотности.
Диапазоны измерения: 0,5 ¸ 2,5 г/см
. Класс точности: 1 ¸1,5.Maксимальная рабочая температура: t°раб=100°С.
