3.1. Величини випробувальних напруг обмоток вищої напруги
та нижчої напруги
визначаються по табл. 3.1 за класом напруги, який, в свою чергу, визначається величинами напруг
та
відповідно.
Таблиця 3.1 – Випробувальна та найбільша робочі напруги
| Клас напруги | 1 | 3 | 6 | 10 | 15 | 20 | 35 |
| Номінальна напруга, кВ | 1 | 3 | 6 | 10 | 15 | 20 | 35 |
| Випробувальна напруга, кВ | 5 | 18 | 25 | 35 | 45 | 55 | 85 |
| Найбільша робоча напруга, кВ | – | 3,6 | 7,2 | 12,0 | 17,5 | 24 | 40,5 |
3.2. Ізоляційні відстані обмоток вищої та нижчої напруги обираються по табл. 3.2, 3.3 в залежності від потужності
та напруг , .
Таблиця 3.2 – Мінімальні ізоляційні відстані обмотки вищої напруги
| Номінальна потужність | Випробувальна напруга | Ізоляційні відстані, мм | ||||||
|
|
|
|
|
|
| ||
| 25–100 | 18; 25; 35 | 20 | – | 9 | 2,5 | 10 | 8 | – |
| 160–630 | 18; 25; 35 | 30 | – | 9 | 3 | 15 | 10 | – |
| 1000–6300 | 18; 25; 35 | 50 | – | 20 | 4 | 20 | 18 | – |
| вище 630 | 45 | 50 | 2 | 20 | 4 | 20 | 18 | 2 |
| вище 630 | 55 | 50 | 2 | 20 | 5 | 30 | 20 | 3 |
| 160–630 | 85 | 75 | 2 | 27 | 5 | 50 | 20 | 3 |
| 1000–6300 | 85 | 75 | 2 | 27 | 5 | 50 | 30 | 3 |
Таблиця 3.3 – Мінімальні ізоляційні відстані обмотки нижчої напруги
| Номінальна потужність | Випробувальна напруга | Ізоляційні відстані, мм | ||||
|
|
|
|
| ||
| 25–250 | 5 | 15 | 1 | – | 4 | – |
| 400–630 | 5* |
| 1 | – | 5 | – |
| 1000–2500 | 5 |
| 4 | 6 | 15 | 18 |
| 630–1600 | 18; 25; 35 |
| 4 | 6 | 15 | 25 |
| 2500–6300 | 18; 25; 35 |
| 4 | 8 | 17,5 | 25 |
Примітка: для гвинтової обмотки розміри взяти з наступної строки.

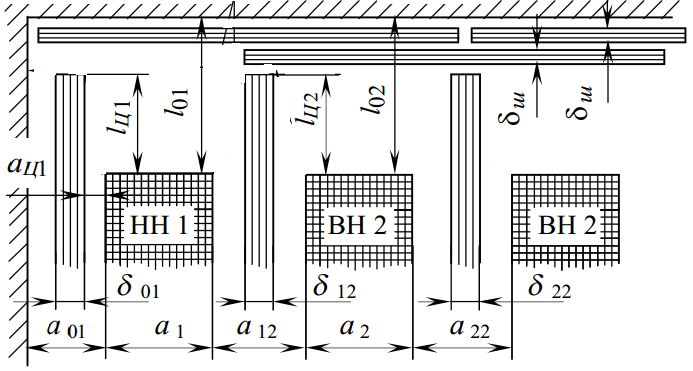

3.3. Отримані ізоляційні відстані зазначаються на рисунку (рис. 3.1).
Рисунок 3.1 – Головна ізоляція обмоток
