Оборудование устья скважины предназначено для подвешивания колонны насосно-компрессорных труб, отвода в манифольд продукции скважины, герметизации пространства между обсадной колонной и насосно-компрессорными трубами с учетом ввода в это пространство кабеля и перепуска газа из этого пространства при увеличении его давления. Кроме того, конструкция устьевого оборудования предусматривает использование приборов при исследованиях скважины (измерении давления на выкиде у насосно-компрессорных труб и в затрубном пространстве, измерении уровня жидкости в скважине и т. д.).
Оборудование устья скважин, эксплуатируемых скважинными центробежными насосами, унифицировано с устьевым оборудованием, применяемым при других способах эксплуатации скважин (фонтанном, скважинными штанговыми насосами), и между собой.
Оборудование устья скважины для эксплуатации этими установками обозначается ОУЭН и изготавливается в двух исполнениях: исполнение П - с проходными кранами или задвижками и исполнение Т - с трехходовыми кранами.
Устьевое оборудование состоит из трубной головки 1 (рис. 4.57), которая соединяется с обсадной колонной. В трубной головке размещены разъемный корпус 2 и резиновое уплотнение 3, герметизирующее место вывода кабеля 4 и труб. Уплотнение поджимается разъемным фланцем 5. Трубная головка имеет отверстие для использования приборов при измерении уровня жидкости в скважине и других исследованиях. Затрубное пространство скважины соединяется
-215-

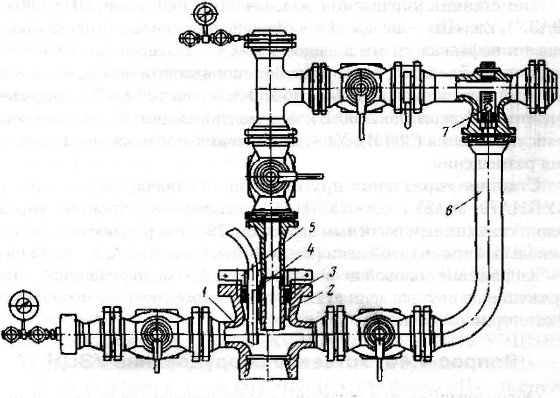

Рис. 4.57. Оборудование устья УЭЦН
с выходом из насосно-компрессорных труб через колено б и обратный клапан 7.
