Контрольная работа состоит из 4 листов.

Комплект заданий для контрольной работы

По дисциплине Б1.Б.15 «Инженерная графика»

Требования к контрольной работе

Контрольная работа по дисциплине «Инженерная графика» – состоит из двух разделов: задания по начертательной геометрии и задания по инженерной графике.

Контрольная работа состоит из 4 листов.

Задания в контрольной работе индивидуальны. Студент выполняет тот вариант задания, номер которого соответствует последним двум цифрам зачетной книжки.

Пометки преподавателя должны быть приняты студентом к исполнению. Если работа не зачтена, преподаватель в рецензии указывает, какую часть контрольной работы надо переделать или же выполнить всю контрольную работу вновь.

Контрольная работа представляется на рецензию строго в сроки, указанные в учебном графике. По темам курса производится опрос-собеседование.

Чертежи контрольной работы выполняются на листах чертежной бумаги формата А3 (297´420 мм) по ГОСТ 2.301-68. На каждом листе выполняется внутренняя рамка, ограничивающая рабочее поле чертежа. Линии этой рамки проводят сплошной толстой линией от трех сторон внешней рамки на 5 мм и на 20 мм от левой для подшивки листа (Рис. 1). В правом нижнем углу формата вплотную к рамке помещается основная надпись по ГОСТ 2.104-68, форма 1 (Рис. 2).

Все координаты и размеры, приведенные в таблицах, даны в мм. Чертежи заданий вычерчиваются в масштабе 1:1 и размещаются с учетом наиболее равномерного размещения всего эпюра в пределах формата листа.

Все надписи, как и отдельные обозначения в виде букв и цифр на эпюре, должны быть выполнены стандартным шрифтом размером 3,5 или 5 в соответствии с ГОСТ 2. 304-81. Чертежи выполняются с помощью чертежных инструментов. Небрежно выполненные построения не только снижают качество чертежа, но и приводят к неправильным результатам.

Оси, линии связи вычерчиваются сплошной тонкой линией. Ответы задач красным цветом.

Рис. 1. Оформление формата

Рис. 2. Основная надпись

1 – наименование чертежа;

2 – обозначение номера чертежа;

3 – обозначение материала;

4 – литера (например, У - учебный);

5 – масса;

6 – масштаб;

7 – номер листа; 8 – количество листов;

9 – название учебного заведения, номер группы;

10 – исполнитель; 11, 12 – подписи; 13 – дата; 14 …18 – в учебных чертежах не заполняются.

Первая страница контрольной работы должна быть оформлена по образцу, приведенному на рис. 3.

Рис. 3. Титульный лист

Координаты точекА, В, С, D в миллиметрах по вариантам

Точки

№ варианта

ЛИСТ 1

1. Построить эпюр и наглядный чертеж отрезков АВ, СД, АС (в трех плоскостях проекций П₁, П₂, П₃) ( см. лекции).

ЛИСТ 2

2. Построить плоскость заданную треугольником АВС (в двух плоскостях П₁, П₂), построить в этой плоскости горизонталь и фронталь. В точке пересечения фронтали и горизонтали построить перпендикуляр к плоскости треугольника АВС ( см. лекции).

3. Построить прямую l, проходящую через точку Д и параллельную плоскости треугольника АВС ( см. лекции).

ЛИСТ 3

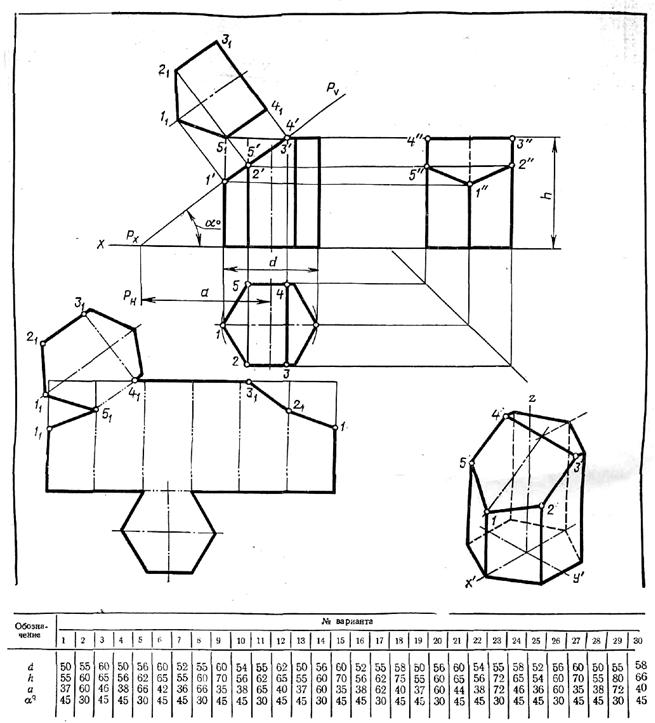

Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного тела.

ЛИСТ 4 – выполнить чертеж соединения болтом, исходные данные взять по своему варианту. Вычертить упрощенное и условное изображения. Выполнить спецификацию.

Указания к выполнению:

1) Рассчитать параметры болтового соединения, по приведенным формулам. Исходные данные взять по своему варианту. Расчеты приложить.

2) По расчетным данным подобрать стандартные изделия: болт, гайку и шайбу (параметры подбирать равные расчетным или ближайшие большие по таблице).Использовать любой справочник по машиностроительному черчению.

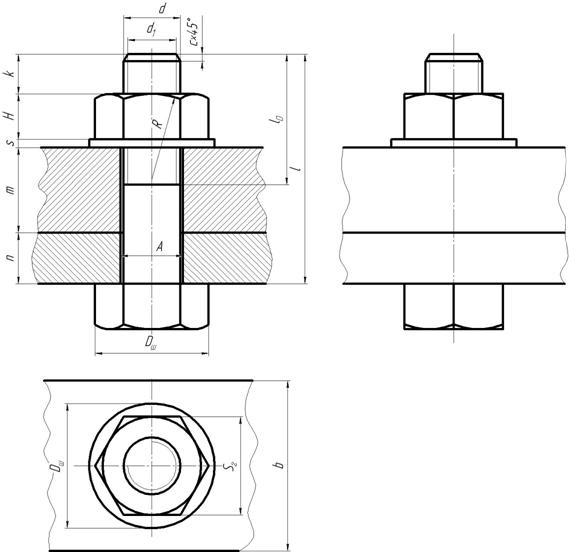

3) Выполнить три вида болтового соединения, главное изображение выполнить в разрезе. Штриховку смежных деталей, изображаемых в разрезе, выполнить в разных направлениях. На чертеже необходимо проставить только следующие размеры:

номинальный диаметр резьбы – d;

длина болта (подобранная по ГОСТу 7798-70) – l;

толщина скрепляемых деталей – m, n;

диаметр отверстия под болт – A;

размер под ключ - S_г .

4) Вычертить упрощенное изображение (масштаб 1:2) и условное изображение (без соблюдения размеров).

5) Выполнить спецификацию. Пример выполнения спецификации находится на стенде возле кабинета 332.

Условное обозначение болта:

БОЛТ М10х50.58 ГОСТ 7798-70

- болт с шестигранной головкой нормальной точности, с резьбой М10, длина болта 50, класса точности 58, из материала углеродистая сталь (в условном обозначении не указывается), без покрытия (в условном обозначении не указывается).

Условное обозначение гайки:

ГАЙКА М10.5 ГОСТ 5915-70

- шестигранная гайка нормальной точности с резьбой М10, класса прочности 5.

Условное обозначение шайбы:

ШАЙБА 10.01.5 ГОСТ 11371-78

- шайба диаметром отверстия под болт М10, из материала подгруппы 01, с покрытием подгруппы 05.

Расчет болтового соединения

d – наружный диаметр резьбы
d₁ = 0,85 d H = 0,8 d h = 0,7 d D = 2 d D_Ш = 2,2 d S = 0,15 d S_г – по построению	l₀= 2 d + 6 мм k ≈ 0,35 d R = 1,5 d R₁= d А = 1,1 d b = 3 d
l = n + m + H + S + k

№ варианта	d	n	m	с	№ варианта	d	n	m	с
									2,5
				2,5					2,5
									2,5
				2,5
				2,5					2,5
				2,5					2,5
				2,5					2,5
									2,5
				2,5					2,5
				2,5					2,5
				2,5					2,5
				2,5
				2,5					2,5
				2,5					2,5
				2,5					2,5
				2,5					2,5

Конструктивное

Упрощенное Условное
