Теплотехнический расчет неоднородного многослойного
Данный расчет производится для определения коэффициента теплопередачи через пол чердачного перекрытия kпт и толщина ограждения δпт, м.
Толщина утепляющего слоя определяется из выражения:
, м, (19)
где λ утпт – коэффициент теплопроводности утепляющего слоя,
;
Rregпт
– нормируемое сопротивление теплопередаче чердачного перекрытия, принимаемое по формуле (8),
;
– сопротивление теплопередаче железобетонной многопустотной плиты,
;
– сопротивление теплопередаче второго слоя чердачного перекрытия,
;
– сопротивление теплопередаче i-го слоя чердачного перекрытия, .
Входящая в состав чердачного перекрытия многопустотная плита является неоднородной по конструкции. Для нее в соответствии с [4, п.6.1.8] определяется приведенное сопротивление Rпр=R2 изложенным ниже способом.
Для упрощения расчета заменяем круглое поперечное сечение пустот в плите равновеликим квадратным (рис. 1) с площадью, м2:
, (20)
где d – диаметр пустот, м.
Сторона квадрата из уравнения (20) будет равна:
, м.
В соответствии с нормативным методом расчета при RаТ/RТ<1,25 приведенное термическое сопротивление Rkr =Rпр=R2 ограждающей конструкции следует определять по формуле:
(21)
где RаТ – термическое сопротивление теплопередаче, определяемое в соответствии со схемой на рисунке1а.
RТ - термическое сопротивление теплопередаче, определяемое с использованием схемы на рисунке 1б.

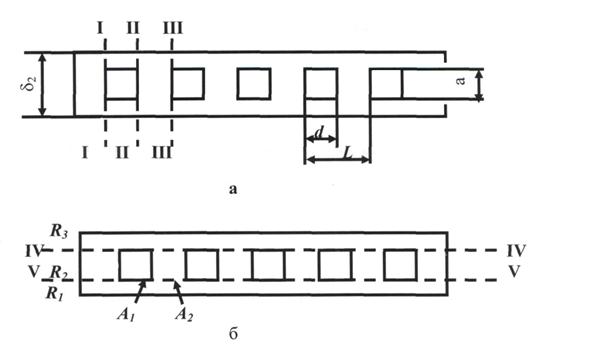

Рис.1- Схемы расчета термического сопротивления многопустотной железобетонной плиты пола чердачного перекрытия (неоднородная ограждающая конструкция):
а) расчетная схема для определения сопротивления RaT;
б) расчетная схема для определения сопротивления RT.
Между условными плоскостями, параллельными направлению теплового потока (снизу-вверх), получаем две конструкции: трехслойную с однородными слоями между плоскостями I и II; однослойную между плоскостями II и III. Площадь, которую воспринимает тепловой поток трехслойной конструкции, обозначим через
, м². Площадь, которая воспринимает тепловой поток в однослойной конструкции, обозначим через A2=( ℓ -a)1, м²,
где ℓ – длина конструкции плиты, м.
Термическое сопротивление трехслойной конструкции Rk1r, , определяется по формуле
, (22)
Где Ral- термическое сопротивление воздушной прослойки,
определяемое по приложению 5 в зависимости от толщины воздушной прослойки δ
=а, м, в направлении теплового потока и температуре в прослойке.
– толщина однородных железобетонных слоев, м.
Термическое сопротивление однослойной конструкции Rk2r,
, определяется по формуле:
. (23)
Приведенное сопротивление теплопередаче RaTr,
, всей ограждающей конструкции определяется по формуле:
, (24)
где Аi, RaTr – соответственно площадь i-го участка характерной части ограждающей конструкции, м², и его термическое сопротивление теплопередаче,
;
А – общая площадь конструкции, равная сумме площадей отдельных участ- ков, м².
Плоскостями IV и V, перпендикулярными направлению теплового потока (в данном случае горизонтальными), условно разделяем конструкцию на однородные и неоднородные слои. Тогда искомое термическое сопротивление определяется как сумма термических сопротивлений однородных слоев R1, R3 и неоднородного R2:
. (25)
Термическое сопротивление однородных слоев определяется:
. (26)
Термическое сопротивление неоднородного слоя:
. (27)
Необходимо проверить выполнение условия RaT/RT< 1,25, а затем определять Rkr.
