В этом примере рассмотрено как используя программу Schematics нарисовать и провести моделирование схемы диодного ограничителя, показанного на рис. 46.

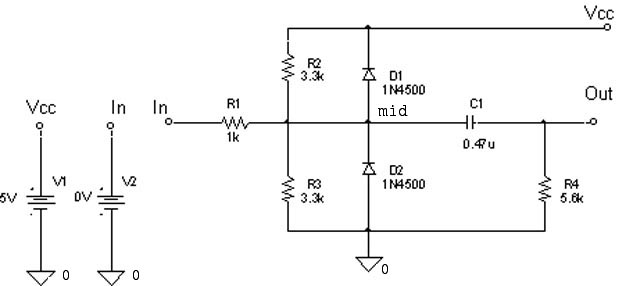

Рис.46 Диодный ограничитель
Запустите Schematics
Для этого нажмите кнопку Пуск в левом нижнем углу экрана, выберите Программы , далее выберите MicroSim Eval 8 или DesignLab Eval 8, затем Schematics.
|
|
2. В поле Part Name наберите с клавиатуры VDC.
3. Нажмите на кнопку Place&Close.
|
5. Передвиньте курсор на место расположения второго источника и снова нажмите левую кнопку мыши.
6. Нажмите на правую кнопку мыши для выхода из режима размещения радиоэлементов.
Разместите на схеме диоды
1. Откройте диалоговое окно выбора радиоэлементов Part Browser.
|
3. Нажмите кнопку Place (чтобы оставить диалоговое окно на экране) или Place&Close (чтобы закрыть диалоговое окно).
4. Нажмите
чтобы повернуть диод в необходимую ориентацию.
5. Переместите курсор на позицию первого диода (D1)на схеме и щелкните левой кнопкой мыши, затем переместите курсор на позицию второго диода (D2) и снова щелкните левой кнопкой.
6. Щелкните правой кнопкой мыши для выхода из режима размещения элементов.
Для перемещения текста (обозначений), ассоциированного с диодами (или любого объекта схемы)
1. Щелкните мышью на нужном тексте, чтобы выделить его.
2. Перетащите мышью текст на новую позицию.
