Водопроводную сеть здания прокладывают параллельно стенам и линиям колонн, по возможности прямолинейно – так, чтобы длина труб была минимальной. Количество пересечений с балками, колоннами и другими несущими конструкциями здания также должно быть минимальным.
Трубопроводы прокладывают в помещениях с температурой выше 2 °С, чтобы предотвратить их замерзание. При прокладке в помещениях с более низкой температурой, в зоне влияния холодного наружного воздуха (около входных дверей), в помещениях с повышенной влажностью, где возможно образование конденсата на холодной поверхности труб, трубопроводы покрывают теплоизоляцией. Неизолированные трубы окрашивают масляной краской, а в сырых помещениях – лаком. Если в помещении проложено несколько трубопроводов различного назначения, их окрашивают в различные цвета.
При нижней разводке магистральный трубопровод прокладывают в подвальном помещении, в техническом подполье, а при их отсутствии – в каналах первого этажа совместно с другими трубопроводами (горячего водоснабжения, отопления), располагая его под ними или в одном уровне. Прокладка сетей в земле под полом недопустима. Подпольные каналы выполняют прямоугольного сечения из несгораемых материалов. Ширину каналов принимают 0,3–1 м; глубину: 0,3–0,7 м (непроходные каналы), 0,8–1 м (полупроходные каналы), 1,7–1,8 м (проходные каналы). Размеры каналов зависят от количества прокладываемых трубопроводов и их диаметра с учетом удобства монтажа и эксплуатации. Сверху каналы прикрывают съемными плитами. Каналы размещают обычно вдоль наружных или внутренних стен и вдоль коридоров.
При верхней разводке и при зонной схеме магистральные трубопроводы прокладывают в чердачном помещении или в техническом этаже.
Магистральные трубопроводы диаметром до 40 мм крепят разъемными хомутами, а диаметром более 40 мм – с помощью кронштейнов и подвесок.
Стояки и подводки к водоразборным приборам прокладывают открытой прокладкой – по колоннам, балкам, фермам, стенам – или скрытой прокладкой – в бороздах, шахтах, каналах, блоках, кабинах вместе с трубопроводами другого назначения. Крепление осуществляют в основном крючками или хомутами.
В помещениях, к отделке которых предъявляются повышенные требования, трубопроводы прокладывают скрыто. Для обеспечения надежной работы сети со скрытой разводкой все соединения, заделываемые в стену, выполняют сварными (за исключением угольников для присоединения настенной арматуры); борозды с трубопроводами заделывают штукатуркой или облицовкой, допускающей легкое вскрытие трубопроводов при их ремонте и демонтаже. В месте установки резьбовых соединений и арматуры предусматривают люки с дверками.
При пересечении вертикальных трубопроводов с перекрытиями на трубы надевают гильзы из толя, листового асбеста, обрезков труб или листовой стали.
Размеры борозд, а также отверстий в стенах, перегородках и перекрытиях (рис. 3) для пропуска труб даны в таблице 1.

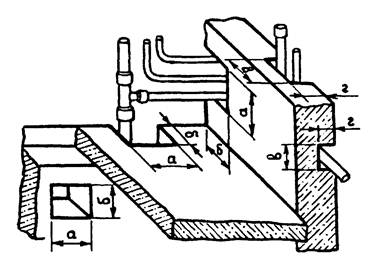

Рис. 3. Борозды и отверстия для прокладки трубопроводов
Т а б л и ц а 1
