Специальные технические средства эвакуации подразделений
Технические средства эвакуации
К техническим средствам эвакуации относятся эвакуационные машины различного назначения, гусеничные транспортеры-тягачи, автомобили и автопоезда многоцелевого и общетранспортного назначения, тракторы, автомобильные краны, а также приспособления и инструмент, с помощью которых производится эвакуация машин.
войскового звена
В подразделениях войскового звена имеются следующие специальные технические средства эвакуации:
а) в эвакуационном отделении взвода технического обеспечения (обслуживания) отдельного мотострелкового, танкового и др. батальонов механизированной бригады:
· легкий колесный тягач КЭТ-Л;
· грузовой автомобиль Урал-4320;
б) в эвакуационном отделении ремонтной роты части (группы артиллерии):
· два легких колесных эвакуационных тягача КЭТ-Л;
· грузовой автомобиль Урал-4320;
в) в отделении колесных тягачей эвакуационного взвода отдельного ремонтно-восстановительного батальона механизированной бригады:
· три легких колесных эвакуационных тягача КЭТ-Л;
· два седельных тягача МАЗ-74101 (537Г);
· два прицепа 3-ПТ-40;
· автотягач КрАЗ-255 (260);
· автокран 10-16 т на базе КрАЗ-255;
· средний гусеничный эвакуационный тягач ГЭТ-С
Кроме того, к техническим средствам эвакуации ремонтной роты части (группы артиллерии) или ремонтной роты отдельного ремонтно-восстановительного батальона относится грузовой (или специальный) автомобиль ЗИЛ-131 из состава ПАРМ-1М1 или ПАРМ-3М1, который может выполнять следующие работы:
· вытаскивание застрявших автомобилей с усилием до 10 т;
· буксировку на жестком буксире поврежденных машин массой до 15 т по дорогам с твердым покрытием и до 10 т по размокшим грунтовым дорогам;
· снятие, установку, транспортировку на крюке кран-стрелы грузов массой до 1,5 т.
Специальные технические средства эвакуации войскового звена используются:
· на марше – в составе технического замыкания для эвакуации и транспортирования машин на ближайшие СППМ части, бригады или в новый район сосредоточения;
· в бою – для эвакуации машин из районов боевых действий и с мест выхода из строя к маршрутам эвакуации, в места ее ремонта или на СППМ части, бригады.
Легкий колесный эвакуационный тягач КЭТ-Л модели ТК5В на базе автомобиля Урал 4320 (рис.4.20) предназначен для выполнения следующих работ:
· вытаскивания застрявших, опрокинутых и затонувших машин массой до 10 т с максимальным тяговым усилием до 25 т;
· производства разборочно-сборочных работ на машине при подготовке их к вытаскиванию или буксировке;
· буксировки на жесткой сцепке (буксире) без водителя поврежденных машин массой до 5 т по грунтовым дорогам и массой до 10 т по дорогам с твердым покрытием;
· транспортировки автомобилей массой до 8,5 т полупогружением на седельную сцепку;
· снятия, установки и транспортировки на крюке кран-стрелы агрегатов автомобиля и других грузов массой до 1,5 т.
Основное оборудование и имущество эвакуационного тягача включает:
· подъемно-опорную стрелу грузоподъемностью 15 т с откидывающими опорами и выдвижной кран-стрелой грузоподъемностью 1,5 т;
· основную лебедку с тяговым усилием 15 т и длиной троса 100 м;
· дополнительную лебедку с тяговым усилием 5 т и длиной троса 70 м;
· сцепное устройство грузоподъемностью 2,6 т;
· комплекты такелажного оборудования, слесарного инструмента и оборудования для резки металла.
Кроме того, на эвакуационном тягаче имеются радиостанция Р105М, радиометр ДП5А, огнетушитель ОУ-2 (3 шт.), шанцевый инструмент и двойной жесткий буксир.
Эвакуационный тягач ТК5В имеет максимальную скорость движения 65…70 км/ч и обеспечивает эвакуацию объектов со скоростью движения:
· по дорогам с твердым покрытием – 35…50 км/ч;
· по грунтовым дорогам в удовлетворительном состоянии – 25…35 км/ч;
· по разбитым грунтовым дорогам и местности – 15…22 км/ч.
Средний гусеничный эвакуационный тягач ГЭТ-С модели ТГ4 на базе среднего артиллерийского тягача АТС-59Г (рис. 4.21) предназначен для выполнения следующих работ:
· вытаскивания застрявших, опрокинутых и затонувших машин с максимальным тяговым усилием до 60 т при полной раскладке такелажного оборудования и с усилием до 15 т при вытаскивании полуподъемом;
· буксировки машин по местности и грунтовым дорогам массой до 14 т;
· производства разборочно-сборочных работ при подготовке машин к вытаскиванию и буксировке;

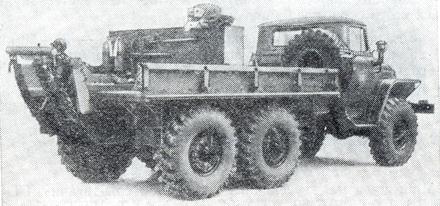

Рис. 4.20. Легкий колесный эвакуационный тягач КЭТ-Л модели ТК5В
· снятия, установки и транспортирования на крюке кран-стрелы грузов массой до 1,5 т;
· прокладки путей эвакуации, отрывки укрытий и выполнения других земельных работ.

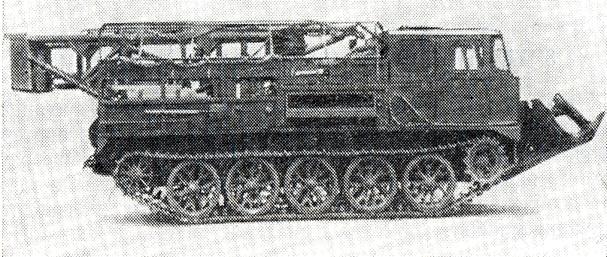

Рис. 4.21. Средний гусеничный эвакуационный тягач ГЭТ-С модели ТГ4
Основное оборудование и имущество эвакуационного тягача включает:
· опорно-подъемное устройство с гидроприводом грузоподъемностью 30 т;
· лебедку с тяговым усилием 15 т и длиной троса 100 м;
· комплект такелажного оборудования;
· кран-стрелу грузоподъемностью 1,5 т;
· навесное бульдозерное оборудование;
· комплект слесарного инструмента;
· комплект оборудования для резки металла.
Кроме того, на эвакуационном тягаче имеются: радиостанция Р-113, рентгенометр ДП-3Б, огнетушитель ОУ-2 (2 шт.), шанцевый инструмент и двойной жесткий буксир.
Эвакуационный тягач ТГ4 имеет максимальную скорость движения 39 км/ч и обеспечивает эвакуацию объектов со скоростью движения:
· по грунтовым дорогам удовлетворительного состояния – 20…27 км/ч;
· по разбитым грунтовым дорогам, бездорожью и местности – 11…18 км/ч.
Легкий колесный эвакуационный транспортер-тягач КТ-Л модели ТК6А (рис. 4.22) на базе автомобиля Урал-4320 предназначен для выполнения следующих работ:
· транспортирования колесных машин полупогрузкой массой до 8,5 т;
· буксирования на жесткой сцепке без водителя машин массой до 5 т по грунтовым дорогам и массой до 10 т по дорогам с твердым покрытием;
· вытаскивания на маршрутах эвакуации застрявших машин с усилием 14 т.
Оборудование эвакуационного транспортера-тягача включает:
· устройство для транспортирования автомобилей полупогрузкой грузоподъемностью до 2,6 т;
· балластный ящик, надрамник, двойной жесткий буксир, сошник;
· комплект инструмента и приспособлений для демонтажно-монтажных работ, огнетушитель ОУ-5 (2 шт.);
· комплект такелажного оборудования.

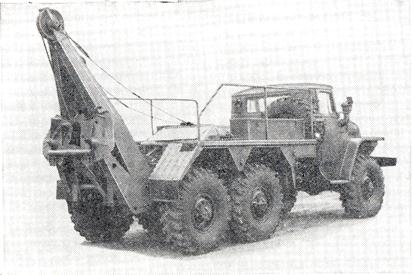

Рис. 4.22. Легкий колесный эвакуационный транспортер-тягач КТ-Л модели ТК6А
Эвакуационный транспортер-тягач ТК6А имеет максимальную скорость движения 65…70 км/ч и обеспечивает эвакуацию объектов со скоростью движения:
· по дорогам с твердым покрытием - 35…50 км/ч;
· по грунтовым дорогам удовлетворительного состояния – 25…36 км/ч;
· по разбитым, размокшим грунтовым дорогам и местности – 15…24 км/ч.
Техническая характеристика эвакуационных машин приведена в табл. 6.1, приложение 6.
