6.1. Установление режима работы насосной станции при изменении уровня воды в источнике и в резервуаре башни
На режим совместной работы насосов и напорных водоводов значительное влияние оказывает колебание уровней воды в источнике и в напорном резервуаре башни.
Из рис. 12 следует, что наиболее неблагоприятный режим в работе насосов и водоводов отмечается, когда уровень воды в источнике минимальный, а в резервуаре водонапорной башни - максимальный, а также, когда уровень в источнике максимальный, а в напорном резервуаре - минимальный. В указанных вариантах величина колебания статического напора изменяется от максимального значения Нстмакс в первом случае, до минимального значения Нстмин во втором. Но колебания Нст приведёт к изменению положения характеристики водовода, которая при этом пересечёт характеристику насоса в двух крайних точках А и В (см. рис. 12). В этой связи, основной задачей проектировщика следует считать, чтобы рабочие параметры принятого насоса Q и Н, соответствующие точкам А и В, оказались в пределах допустимой экономической работы принятого насоса, т. е. с высоким КПД.
Для нашего примера:
Нстмакс= Zмакс.б-Zрмин=431,51-396=35,51 м,
где: Zмакс.б - отметка максимального уровня воды в резервуаре башни (14);
Zрмин – отметка минимального уровня воды в резервуаре чистой воды (из задания).
Нстмин= Zmin-Zрмакс=425,62-404=21,62 м,
где: Zmin - отметка минимального уровня воды в резервуаре башни, которую можно вычислить из геометрических размеров бака, а именно:
Zmin=Zмакс.б-hр=Zмакс.б-4·Wp/(p·Dр2)=431,51-4·462/(3,14·102)=425,62 м;
hр – высота слоя воды регулирующего объёма в баке башни, м;
Wp,Dр – регулирующий объём (12), м3, и диаметр бака башни (табл. 4), м, соответственно.
Zрмакс – отметка максимального уровня воды в резервуаре чистой воды (из задания).

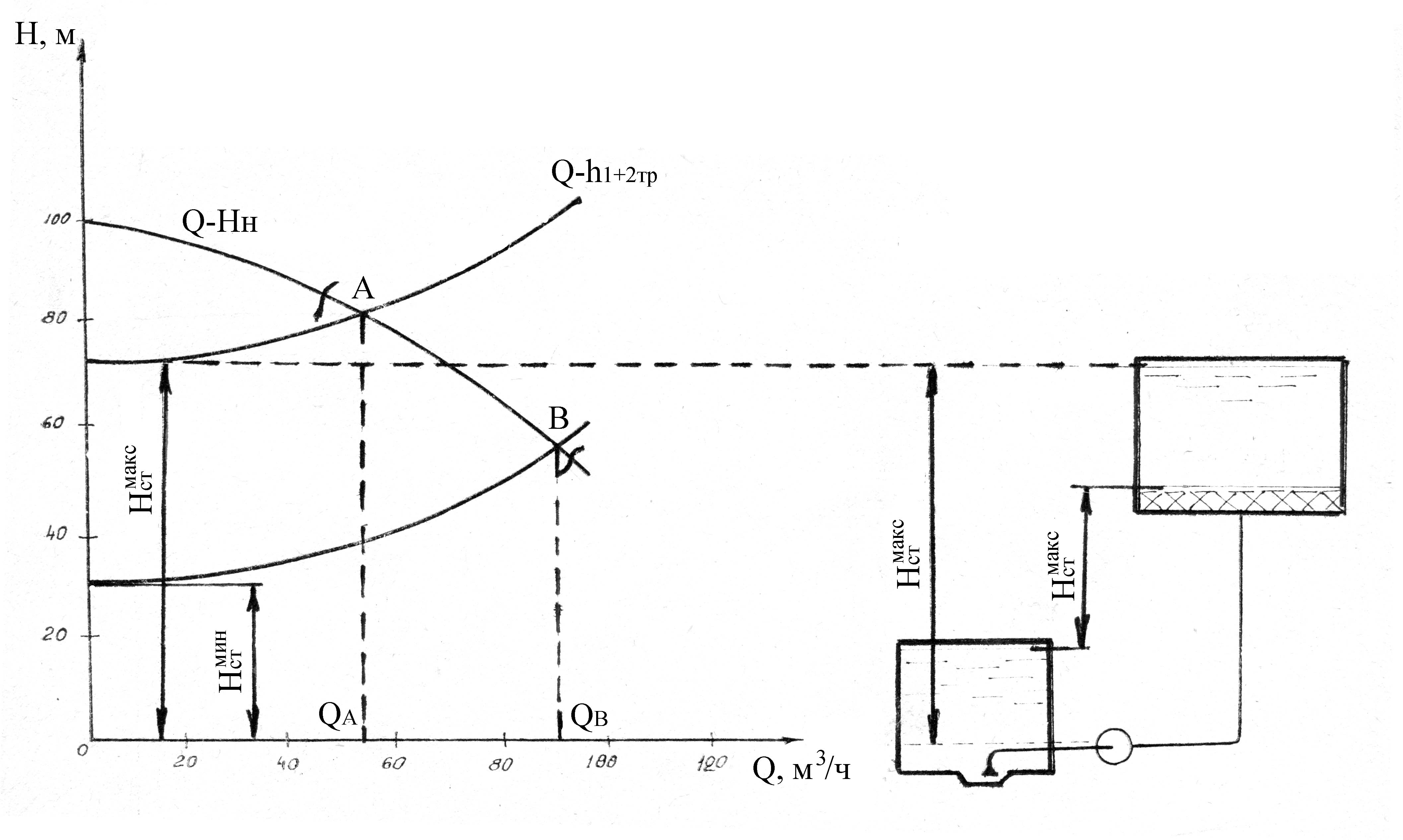

Рис. 12а,б. Характеристика системы насосы-водоводы при изменении
уровня воды в резервуаре

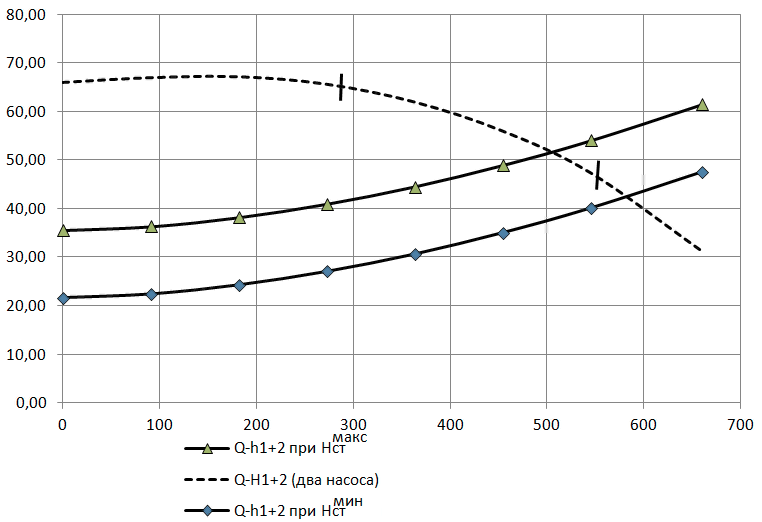

Анализируя график на рис. 12б можно сделать вывод, что работа насоса Д800-57 на напорный водовод при Нстмин будет происходить вне зоны оптимального КПД. Предлагаем для оптимизации применить насос Д1250-65 с диаметром рабочего колеса 430 мм (см. прил. 2 и каталог насосов). Также для данного насоса необходимо выполнить либо снижение частоты вращения, либо обточку рабочего колеса для снижения кривой Q-H до расчётных параметров Qp, Hтр. В курсовом проекте выполнить самостоятельно.
