Наблюдение формы сигналов осуществляют с помощью электронно-лучевых осциллографов (ЭО), в основу работы которых положено использование электорнно-лучевых трубок (ЭЛТ) с прямоугольной системой отклонения луча (см. рисунок).
1 – нить накалы;
2 – катод;
3 – электрод управления яркостью луча (модулятор);
4, 5 – фокусирующие и ускоряющие электроды;
6– горизонтально-отклоняющие пластины (Х);
7 – вертикально-отклоняющие пластины (Y);
8 – стеклянная колба;
9 – третий анод;
10 – слой люминофора.
На рисунке показан принцип управления лучом с помощью отклоняющих пластин. Отклонение луча h связано с параметрами ЭЛТ выражением:
. Таким образом, для получения изображения исследуемого сигнала его необходимо подать на вертикально-отклоняющие пластины (Y). В это случае координата Y пропорциональна исследуемому сигналу UY
Y=k1 UY
Для того, чтобы горизонтальная ось выполняла роль координаты времени необходимо на горизонтально-отклоняющие пластины подать линейно-изменяющееся напряжение:
Х = k2Ux Х = k3t
K2Ux = k3t Ux = (k3 / k2)t = kt

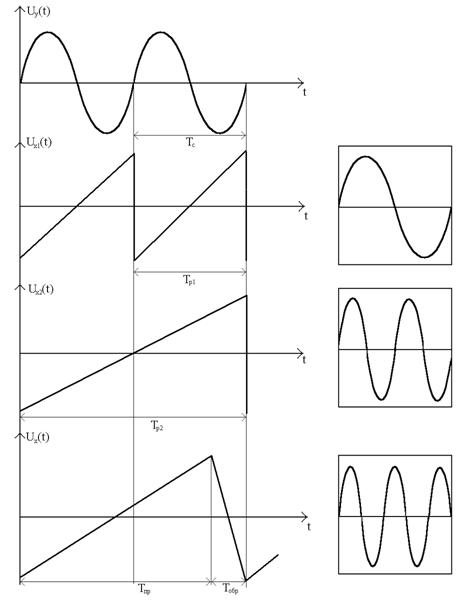

На пластины «y» подается исследуемый сигнал, а на пластины «x» линейно изменяющееся напряжение. Если в периоде развертки не умещается целое число периодов исследуемого сигнала, то на экране осциллографа наблюдаем в общем случае светящийся прямоугольник.
1. Uр = kt; Tр = nTс; Tобр – время обратного хода (гашение луча).
Рис. 2.

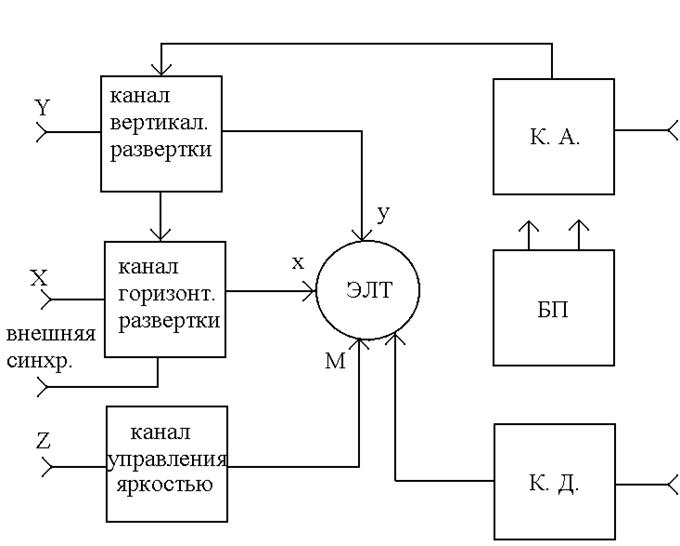

Структурная схема осциллографа.
Рис. 3.
К. А. – калибратор амплитуды (источник напряжения, пиковое значение которого известно с заданной погрешностью). Предназначен для контроля и установки коэффициента отклонения канала вертикального отклонения (КВО);
К. Д. – калибратор длительности (источник сигнала с известными временными характеристиками). Обеспечивает контроль и установку коэффициента развертки КГО;
БП – блок питания.
Канал управления яркостью луча.
Обеспечивает управление яркостью луча от внешнего источника сигнала подключенного ко входу Z.
