Классификация триггеров
Обычно триггер имеет два выхода: Q – прямой выход, Q’ – инверсный, если Q =1, то Q’=0 и наоборот.
На схемах триггеры обозначаются символом D и порядковым номером на схеме (рис. 2).
Входы обозначаются в соответствии с видом и назначением триггера (на рисунке не указаны).
Рис. 2 Обозначение триггера
Триггеры можно классифицировать по способам записи информации и управления, принципам построения, функциональным возможностям.
По способу записи информации различают асинхронные и синхронные триггеры.
Асинхронный триггер изменяет свое состояние в момент прихода сигнала на его информационные входы.
Синхронные триггеры меняют свое состояние под действием входных сигналов, только в момент прихода тактового сигнала на синхронизирующий вход С.
Они могут использоваться в сложных цифровых устройствах, где разделение работы на временные такты, когда выполняются определенные операции, исключает путаницу и сбои.
По способу записи информации входы триггеров разделяются на статические и динамические.
Первые реагируют на состояния входов (обозначение на рис. 2) и переключаются при наличии соответствующего потенциала (уровня напряжения). Динамические входы реагируют на изменения состояния на входах и управляются переходом между потенциалами.
Передним фронтом импульса из 0 в 1 (варианты обозначения на рис. 3, а) или задним фронтом из 1 в 0 (рис. 3, б).
Рис. 3 Обозначения динамических входов, а:
переключение по переднему фронту,
б: переключение по заднему фронту
По функциональным возможностям различают триггеры: RS-триггер, D-триггер, T-триггер, JK-триггер, VD и VT-триггеры, а также NV-триггеры, которые после выключения напряжения питания сохраняют записанную в них информацию (энергетическая независимость).
Асинхронный RS-триггер может быть реализован с помощью элементов 2ИЛИ-НЕ (рис. 4, а), таблица истинности (табл. 1). Он имеет два входа: S(et) установка (Q =1) и R(eset) сброс (Q =0).
Согласно временной диаграмме (рис. 4, б) и табл. 1, выход триггера переходит в состояние Q n+1 =1, если поступают сигналы S =1, R =0 (интервал времени t1 – t2) независимо от предшествующего состояния Q n.
При S =0, R = 1 выход триггера переходит в состояние Q n+1 = 0 (интервал t3 – t4). Когда S =0, R =0 триггер сохраняет прежнее значение Q n (интервалы t2 – t3; t4 – t5).
Комбинация сигналов S =1, R =1 запрещена, т.к. на прямом Q и инверсном Q’ выходе устанавливаются одинаковые значения, которые при переходе в режим хранения не удерживаются (интервал t6 – t7).

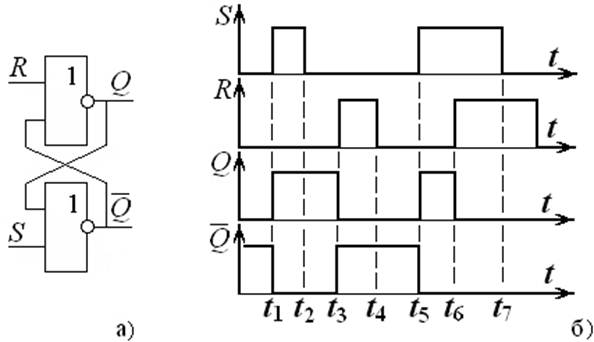

Рис. 4 Асинхронный RS-триггер на элементах 2ИЛИ-НЕ:
а – принципиальная схема;
б – временные диаграммы работы
Таблица истинности RS-триггера Таблица 1
| № | R | S | Q n+1 | Q’ n+1 | Название режима работы |
| Q n | Q’ n | Хранение информации | |||
| Установка в 1 | |||||
| Установка в 0 | |||||
| – | – | Запрещенное состояние |
Для получения аналитического выражения при разработке схемы асинхронногоRS-триггеранеобходимо составить полную таблицу истинности (табл. 2).
Полная таблица истинности RS-триггера Таблица 2
| № | R | S | Q n | Q n+1 |
| – | ||||
| – |
Наборам, гдеQ n+1= 1, соответствует характеристическое уравнение:
В наборах 7, 8, где значение выхода не определено, можно указать 0 или 1 исходя из соображений простоты реализации схемы (рис. 4, а), которая составлена согласно полученному аналитическому выражению.
Асинхронный RS-триггер может быть собран на элементах 2И-НЕ (рис. 5, а), таблица истинности (табл. 3). В отличие от предыдущей схемы, триггер имеет инверсные входы.

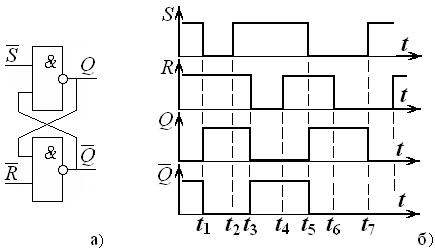

Рис. 5 Асинхронный RS-триггер на элементах 2И-НЕ:
а – принципиальная схема; б – временные диаграммы работы
Таблица истинности RS-триггера Таблица 3
| № | R’ | S’ | Q n+1 | Q’ n+1 |
| Q n | Q’ n | |||
| – | – |
Анализ работытриггера (рисунки 4, а; 5, а) выполняется по следующему алгоритму:
- задать исходные значения выходов, например, Q n =0, Q’ n =1;
- выбирать значения входных сигналов R, S в соответствии с таблицей истинности;
- выполнить логические операции c заданными Q nи выбранными значениями R, S;
- новые (полученные) значения выходов Q n+1подать на входы и еще раз выполнить логические операции из-за возможности появления неустойчивых состояний.
На основе RS-триггера получен ряд триггеров с различными функциональными возможностями.
Например, синхронный RS-триггер (рис. 6), его таблица истинности табл. 4.

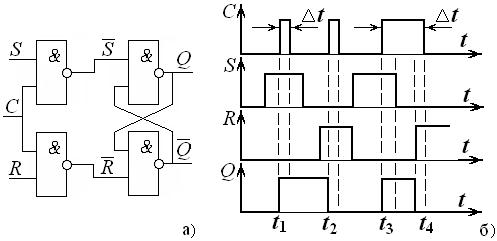

Рис. 6 Синхронный RS-триггер на элементах 2И-НЕ:
а – принципиальная схема; б – временные диаграммы работы
Таблица истинности синхронного RS-триггера Таблица 4
| № | C | R | S | Q n+1 | Q’ n+1 |
| Q n | Q’ n | ||||
| – | – | ||||
| X | X | Q n | Q’ n |
X – любое значение переменной, которая не оказывает влияния на результат.
Считывание сигналов с информационных входов R, S происходит при наличии тактового сигнала C на интервале времени Dt, когда триггер работает как статическое устройство. Если в течение этого интервала по какой-либо причине происходит изменение входных сигналов R, S, то оно оказывает влияние на состояние выходов (интервал времени t3 – t4).
Чтобы сократить время считывания (приблизительно до пяти наносекунд) и таким образом повысить помехозащищенность триггера, тактовый вход C делают динамическим.
