Применение метода ваттметграфии для диагностики
Для регистрации ваттметграмм применяется прибор «Тест-СК». Этот прибор предназначен для проведения комплексной диагностики станков-качалок.

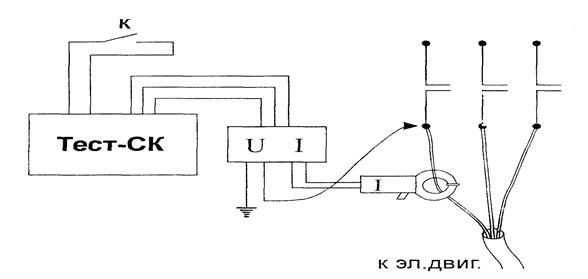

Схема подключения прибора «Тест-СК» для практического снятия ваттметграмм показана на рисунке
Для проведения измерительных работ необходимо токоведущую жилу кабеля, подключенного к электродвигателю, установить токовые клещи. К этой же жиле подключается изолированный зажим типа «крокодил», идущий к каналу измерения напряжения. Второй провод этого измерительного канала подключается к клемме заземления управления. Канал тока и напряжения коммутируются в специальной коробке, подключаемой к прибору соединительным кабелем. К специальному входу прибора подключается выносная кнопка «К».
В процессе регистрации ваттметрграммы, которая длится от 30 до 40 секунд, прибором рассчитывается активная мощность, потребляемая электродвигателем, и записывается в память. В моменты нахождения балансира в верхнем положении кратковременно нажимается кнопка «К», чтобы зафиксировать этот момент на ваттметрграмме.
Процедура снятия ваттметрграммы достаточно проста, не требует специальной подготовки персонала. Весь процесс регистрации занимает не более 10-15 минут. Основная функция прибора – регистрация и анализ ваттметрграммы работы станков-качалок. Прибор «Тест-СК» позволяет диагностировать техническое состояние штангового насоса, редуктора и приводного электродвигателя.
Анализ формы ваттметрграмм, при помощи прибора «Тест-СК» и прилагаемого к нему программного обеспечения позволяет:
1. Диагностировать дефекты штанговых насосов. Достаточно уверенно диагностируется до 80% дефектов, определяемых по динамограммам. Преимуществом данного метода является сравнительно невысокая трудоемкость и оперативность проведения работ.
2. Проводить анализ и контроль технического состояния редуктора. В процессе такого анализа оценивается состояние зубчатых пар и подшипников по валам, оценивается износ и остаточный ресурс редуктора.
3. Проводить динамическое уравновешивание СК. ( реально, до 60% всех СК разбалансировано, это объясняется низкой эффективностью уравновешивания при помощи токовых клещей).
4. Определять эффективный КПД всего станка-качалки, включая электродвигатель, редуктор, штанговый насос и гидравлическое сопротивление колонны труб и, частично самой скважины.
| Технические параметры прибора «Тест-СК» | |
| Диапазон регистрируемой мощности, без дополнительных трансформаторов, кВт | 0,05 |
| Длительность регистрации ваттметрграммы | до 40 с |
| Объем памяти для хранения ваттметрграмм | 400 ед. |
| Частотный диапазон виброканала, Гц. | 5 - 5000 |
| Разрешение графического ЖКИ | 64 -* 128 |
| Диапазон рабочих температур, град. | -20 - +60 |
| Время работы от внутреннего источника | 6 час. |
| Вес прибора без датчиков | 1,0 |
В состав встроенных функций прибора «Тест-СК» входит регистрация и анализ спектров вибросигналов, регистрируемых на электродвигателе и редукторе станка-качалки при помощи вибродатчика. Одноканальный анализатор вибросигналов, необходимый для этого, расположен в корпусе прибора «Тест-СК». Это расширяет возможности прибора, т.к. позволяет диагностировать подшипники качения двигателя и редуктора СК.
