Лабораторная работа №3
Выполнил: студент группы МЦ-10-1
Днепровский А.Н.
Проверил: к. т. н., доцент Сокикас В.И.
Иркутск, 2012
Цель работы: изучить основные типы подшипников качения и ознакомиться с их условными обозначениями. Научиться определять типы подшипников по внешнему виду, по маркировке и по отдельным деталям. Ознакомиться с материалами, применяемыми для изготовления подшипников качения, и с основными конструктивными особенностями исполнения различных типов подшипников.
Исследуемые подшипники:

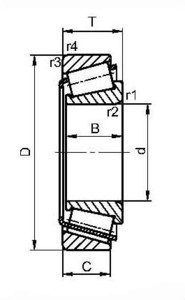

1. 0 – 0007211.
Внутренний диаметр: 11×5 = 55 мм.
Серия диаметров: 2 – легкие.
Тип подшипника: 7 – роликовый конический радиально – упорный.
Конструктивная разновидность: нет конструктивных особенностей.
Серия ширин: 0 – нормальная ширина
Класс точности: 0 – нулевой.
2. 0-0008306.
Внутренний диаметр: 06×5 = 30 мм.
Серия диаметров: 3 - средние.
Тип подшипника: 8 – шариковый упорный.
Конструктивная разновидность: нет конструктивных особенностей.
Серия ширин: 0 – нормальная ширина
Класс точности: 0 – нулевой.
3. 0 – 0000209.
Внутренний диаметр: 09×5 = 45 мм.
Серия диаметров: 2 – легкие.
Тип подшипника: 0 – шариковый радиальный.
Конструктивная разновидность: нет конструктивных особенностей.
Серия ширин: 0 – нормальная ширина
Класс точности: 0 – нулевой.
