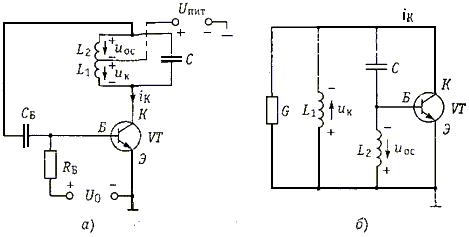

Недостатком схем LС-генераторов с трансформаторной обратной связью является наличие двух индуктивно связанных катушек. Поэтому на практике чаще используют схемы LC-генераторов с автотрансформаторной ОС, в которых напряжение ОС снимается с части колебательного контура. Такая схема изображена на рис.4, а. Она известна также под названием схемы индуктивной трехточки. Элементы С, L1 и L2 образуют колебательный контур; резистор RБ является элементом цепи автоматического смещения, через который протекает постоянная составляющая тока базы; конденсатор СБ предотвращает попадание напряжения питания UПИТ на базу и влияет на постоянную времени цепи автосмещения. На рис. 4, б приведена эквивалентная схема индуктивной трехточки по переменному току, т. е. цепи питания и смещения па рисунке не показаны.
Рис. 4
Обычно полагают, что входное сопротивление транзистора настолько велико, что током базы можно пренебречь. В этом случае элементы С, L1 и L2 образуют трехэлементный реактивный двухполюсник, в котором сначала происходит резонанс токов, а затем резонанс напряжений в контуре CL2. Генерация колебаний происходит на частоте резонанса токов
Цепью ОС в этой схеме служит делитель напряжения, образованный емкостью С и индуктивностью L2.
Емкостная трехточка
Если в предыдущей схеме использовать реактивный двухполюсник с обратной частотной зависимостью сопротивления, то полученная схема будет называться емкостной трехтонкой. Генерация колебаний в этой схеме будет происходить на частоте резонанса токов
когда сопротивление колебательного контура будет активным и максимальным по величине.
Анализ дайной схемы практически ничем не отличается от анализа индуктивной трехточки.
.
Рис. 5
Цепь обратной связи представляет собой делитель напряжения, образованный индуктивностью L и емкостью С2.
RC- генераторы
RС-генератор с мостом Вина. На сравнительно низких частотах, где реализация RC-контуров становится затруднительной из-за больших габаритов и массы, низкой добротности и невозможности перестройки, используют RC-автогенераторы. Они представляют собой комбинацию активных четырехполюсников (усилителей) и пассивных RC-цепей для создания ОС.
На рис. 6, а показана одна из таких схем (RC-генератор с мостом Вина), которая представляет собой усилитель с коэффициентом передачи К, между входом и выходом которого включена RC-цепь. Усилитель с заданным коэффициентом передачи можно реализовать на ОУ по схеме неинвертирующего усилителя.
Схема генератора с разомкнутой ОС приведена на рис. 6, 6. Передаточную функцию цепи ОС, являющейся Г-образным четырехполюсником, будем искать в виде
(4)
где Z1(p) - операторное сопротивление последовательно соединенных емкости C1 и сопротивления R1:
Рис. 6
Z2(p) - операторное сопротивление соединенных параллельно емкости C2 и сопротивления R2
После подстановки в формулу (4) выражений Z1(p) и Z2(p) получим
Если выбрать R1= R2 и C1 = C2, то колебания на выходе генератора появятся при К > 3.
