Рис 14.15. А. Зависимость перепада давления (p1 — p2) от расхода Q в модели, подобной показанной выше. Изменения Q вызывали, увеличивая входное сопротивление; выходное сопротивление и давление в камере (рк==3,3 • 103 Н/м-2) поддерживали постоянными. Числа вдоль кривой — порядковые номера фотографий, приведенных на Б. Б. Вид сбоку на способный спадаться сегмент трубки на разных стадиях опыта; номера соответствуют помеченным числами точкам графика на А. Течение направлено справа налево. [А и Б-из Conrad (1969)]. В. Три кривые, аналогичные кривой А, которые получены при трех разных значениях выходного сопротивления; давление в камере поддерживали постоянным (рк=3,9 103 Н • м-2). Каждая кривая -непрерывная запись, полученная при постепенном увеличении расхода; в некоторых случаях при режиме течения II возникали самовозбуждающиеся колебания, что видно из кривых. Аналогичные кривые получаются и в том случае, когда выходное сопротивление остается постоянным, а давление в камере изменяется. [Katz, Chen, Moreno 1969.]
4.3. Уравнения стационарного квазиодномерного потока несжимаемой жидкости в одиночной трубке.
Уравнение неразрывности имеет вид:
U*S=const. (1)
Уравнение движения (баланса импульса):
(2)
Площадь сечения – функция x, P («закон трубки»)
без
Из уравнений движения, неразрывности, закона трубки и условия: давление на внешней поверхности трубки Рвн=const следует
т.к.
, или
То уравнение принимает вид
(3)
Рассмотрим диапазон PТМ, в котором происходит спадение вен
От -10 до +10 см Н2О
-103 Н/м2 до +103 Н/м2
В уравнении (3) величина
может стать очень большой в 2-х случаях:
1) малое S - рост вязкого сопротивления
2) U→c, т.е. приближение к звуковому барьеру- большое конвективное ускорение
Подставляем в (3) U=Q/S и
Если задано S=S(P), то уравнение (3) можно проинтегрировать по длине трубки. Для задачи, в которой задано давление на входе P1, давление на выходе P2 и окружающее давление PL, где P1>PL>P2 получается решение
Q=Ф(P1,PL,P2)

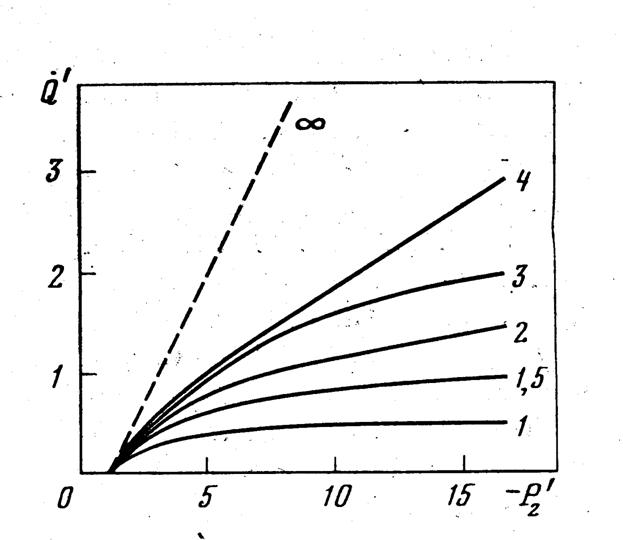

Представим зависимость площади сечения от трансмурального давления в виде
показатель степени n характеризует крутизну спадения площади сечения при отрицательных трансмуральных давлениях, n<2 - резкое снижение площади
При n<2 происходит ограничение («запирание») потока
В результате получаем
, если P1>PL>P2
Это явление - запирание потока важно в двух структурах:
