План лекции:
1. Конструктивные системы.
2. Строительные конструкции.
1. Конструктивные системы.
Конструктивное решение здания определяется на начальном этапе проектирования выбором конструктивной и строительной систем и конструктивной схемы.
Конструктивная система представляет собой совокупность взаимосвязанных несущих конструкций здания, обеспечивающих его прочность, жесткость и устойчивость.
Несущие конструкции здания состоят из взаимосвязанных вертикальных и горизонтальных элементов.
Горизонтальные несущие конструкции – покрытия и перекрытия, как правило, выполняют роль диафрагм жесткости – воспринимают горизонтальные нагрузки.
Вертикальных несущих конструкций различают пять видов: каркасную, бескаркасную (стеновую), объемно-блочную, ствольную и оболочковую (периферийную) рис. 1.
1. Каркасная система с пространственным рамным каркасом применяется преимущественно в строительстве многоэтажных зданий (9 и более этажей).
2. Бескаркасная система – самая распространенная в жилищном строительстве зданий до 30 этажей. Несущими элементами являются стены.
3. Объемно-блочная система зданий в виде группы отдельных несущих столбов из установленных друг над другом объемных блоков, в зданиях до 12 этажей.
4. Ствольную систему применяют в зданиях высотой более 16 этажей.
5. Оболочковая система присуща уникальным высотным зданиям, административного или многофункционального назначения.

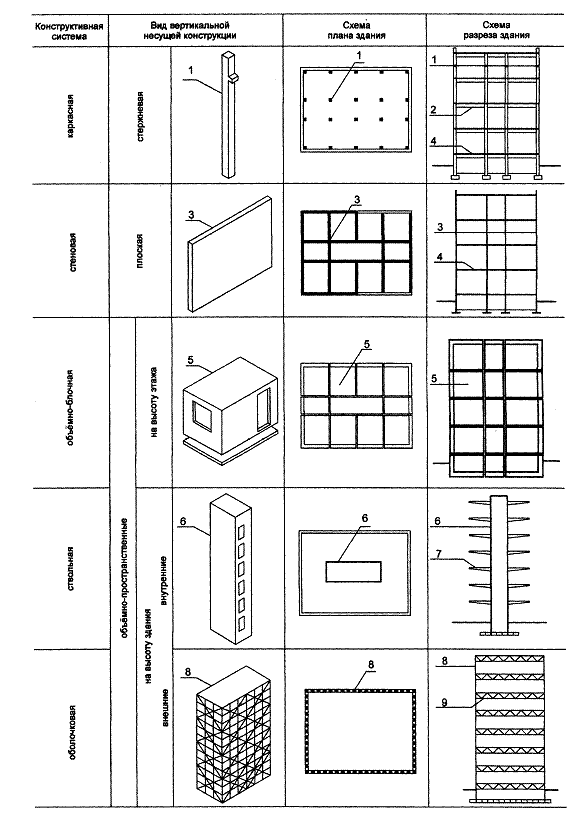

Рис. 1. Ординарные конструктивные системы:
1 – колонна каркаса; 2 – ригель каркаса; 3 – несущая стена; 4 – перекрытие;
5 – объемный блок; 6 – ствол жесткости; 7 – перекрытие консольного типа; 8 – стена-оболочка здания; 9 – ферма или балка перекрытия.
В практике строительства наряду с ординарными широко используют комбинированные конструктивные системы, основанные на применении двух или трех видов вертикальных несущих конструкций: каркасно-стеновую (колонна и стена), каркасно-объемно-блочную (колонны и объемные блоки), каркасно-ствольную (колонны и стволы жесткости), ствольно-оболочковую (стволы и оболочки наружных стен), каркасно-ствольно-оболочковую (колонны, стволы и оболочки) рис. 2.
Рис. 2. Комбинированные конструктивные системы:
а – каркасно-стеновая; б – каркасно-объмно-блочная; в – каркасно-ствольная;
г – каркасно-оболочковая; д – объемно-блочно-стеновая; е – ствольно-стеновая;
ж – оболочкодиафрагмовая; з – ствольно-обемно-блочная; и – ствольно-оболочковая;
к – каркасно-объмно-блочно-дифрагмовая; л – каркасно-ствольно-диафрагмовая;
м – каркасно-ствольео-оболочковая; н – каркасно-подвесная; о – ствольно-подвесная.
В комбинированных конструктивных системах кроме перечисленных пяти видов жестких вертикальных несущих конструкций можно использовать гибкие стержневые конструкции в виде подвесок, работающих на растяжение. Их применяют в каркасно-подвесной и ствольно-подвесной конструктивных системах.
В объмно-планироваччном решении здания могут сочетаться различные по габаритам и назначению помещения, что обуславливает применением в одном здании (фрагментально) различных конструктивных систем. Например: жилой с расположением в первом этаже предприятий обслуживания, общественное здание с сальными и малыми помещениями. Соответственно, для первого этажа жилого дома может быть применена каркасная конструктивная система, а выше – стеновая; в общественном здании могут сочетаться каркасная система для зальных помещений и стеновая для малых обслуживающих помещений. Такое сочетание называют смешанной конструктивной системой.
2. Строительные конструкции.
Строительная конструкция – часть здания, выполняющая определенные несущие, ограждающие и (или) эстетические функции, состоящая из элементов, взаимно связанных в процессе выполнения строительных работ. Строительными конструкциями здания являются: фундаменты, стены, каркасы, перекрытия, крыши, покрытия, лестницы, перегородки, светопропускающие ограждения (окна, витражи, фонари), двери и ворота.
Поскольку строительные конструкции составляют конструктивную структуру здания, их еще называют конструктивными элементами здания рис. 3, 4.

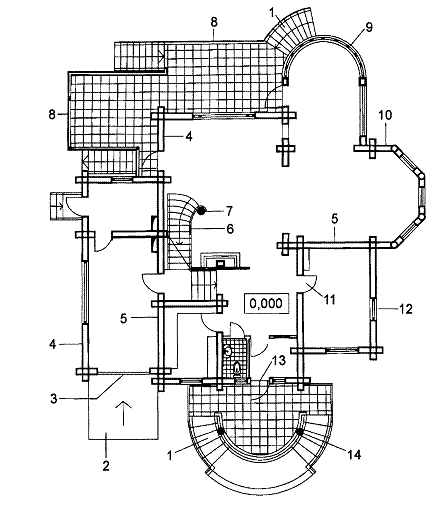

Рис. 3. Строительные конструкции малоэтажного жилого дома (чертеж плана):
1 – входная лестница; 2 – пандус; 3 – ворота автостоянки; 4 – наружная деревянная стена; 5 – внутренняя деревянная стена; 6 – вертикальная лестница; 7 – опора (колонна); 8 – ограждение терассы; 9 – светопропускающее ограждение эркера; 10 – стена эркера; 11 – внутренная дверь; 12 – окно; 13 – входная дверь; 14 – наружная опора.
Фундамент – нижний подземный конструктивный элемент здания, который воспринимает на себя всю нагрузку от здания и действующих на него сил (ветер, снег) и передает эту нагрузку на основание (грунт).
