В соответствии с ОСТ 26-467-94 разработано пять типов стандартных опор, пределы применения которых зависят от внутреннего диаметра колонны DB и минимальной приведенной нагрузки Qmin
Минимальные Qmin и максимальные Qmax приведенные нагрузки определяются соответственно по формулам
, (5.25)
, (5.26)
где М1, М2, М3 – расчетные изгибающие моменты в нижнем сечении опорной обечайки (Е-Е) соответственно при
,
,
, Н·м;
F1=G1; F2=G2; F3=G3 – осевые сжимающие силы, действующие в сечении Е-Е соответственно при , , , Н.
Значения Mi и Fi подставляемые в формулы (5.25) и (5.26), принимаются в соответствии с таблицей 4.21.
По Qmin и DB по таблицам Ж1 и Ж2 Приложения Е выбирается тип опоры (рисунки 5.4, 5.9, 5.24, 5.25, 5.26), а по Qmin, Qmax и DB (таблицы Ж3, Ж4 Приложения Ж) - основные размеры цилиндрических и конических опор.

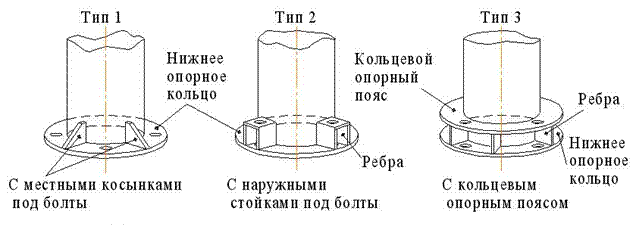

Рисунок 5.24 – Типы юбочных цилиндрических опор
Результаты выбора типа опоры необходимо представить в таблице 5.23.
Таблица 5.23 – Результаты выбора типа и размеров опоры
| Тип опоры | Приведенная нагрузка, МН | D, мм | S1, мм | S2, мм | S3, мм | d2, мм | dБ, мм | Число болтов zБ | |
| Qmax | Qmin | ||||||||

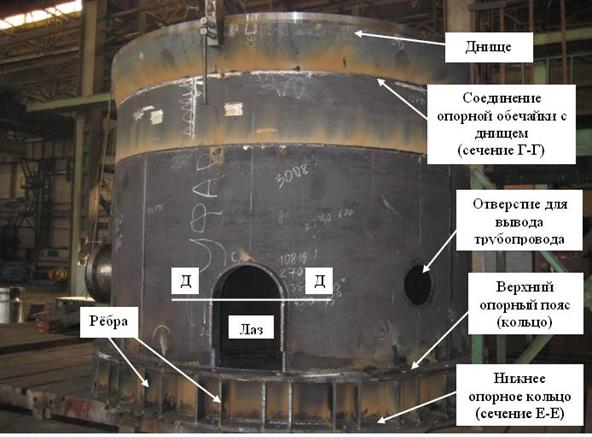

а) изготовление опоры на машиностроительном заводе

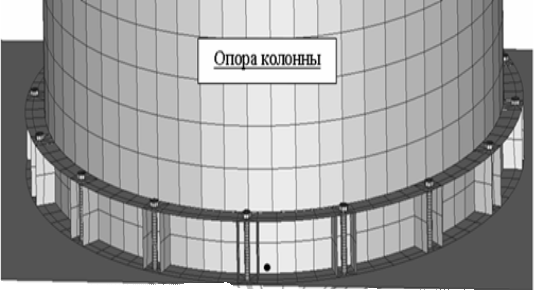

б) модель опорного узла
Рисунок 5.25 – Стандартная цилиндрическая опора, тип 3 – с кольцевым опорным поясом

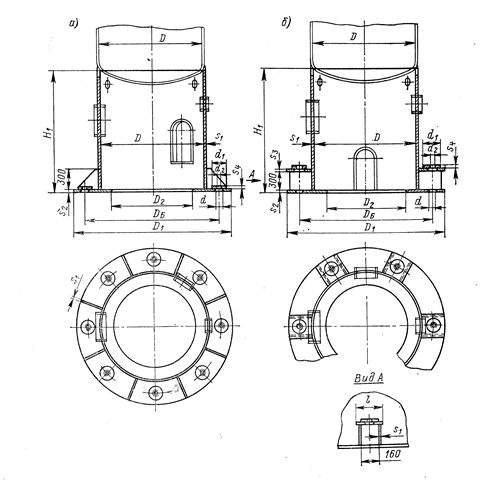

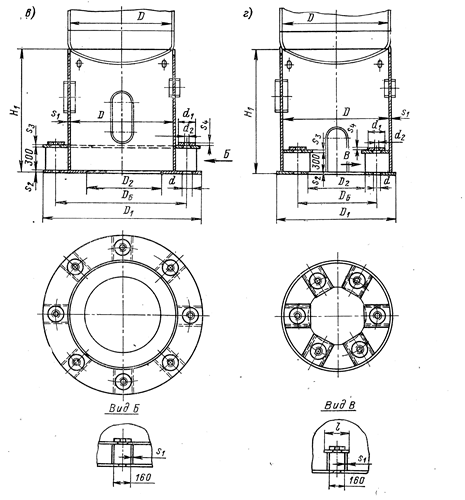

а–тип 1 (с местными косынками); б – тип 2 (с наружными стойками под болты); в - тип 3 (с кольцевым опорным поясом); г- тип 5 ( с внутренними стойками под болты)
5.26 – Конструкции стандартных цилиндрических опор для стальных аппаратов
