Горелка — это устройство для поддержания процесса горения жидкого, газообразного или пылеобразного топлива. Обеспечивают испарение (для жидкого топлива), смешивание с воздухом или другим окислителем, формирование факела и распределение пламени.
Форсунка, (инжектор) — механический распылитель жидкости или газа. Используется для распыления топлива, осуществляют распыление за счёт высокого давления топлива.
Широкое распространение находят комбинированные газомазутные горелки, предназначенные для раздельного и совместного сжигания мазута и газа. За основу создания таких горелок принимают обычные газовые горелки, в центральную часть которых устанавливают мазутную форсунку. Имеются горелки как с периферийной, так и с центральной раздачей газа.
На рис 1 показана комбинированная газомазутная горелка типа ГМГм. Такие модернизированные горелки предназначены для раздельного сжигания жидких топлив и природного газа. В ряде случаев допускается использование горелок и для совместного сжигания топлив. Давление мазута перед форсункой 2 МПа, давление пара на распиливание мазута — до 0,2 МПа, давление газа — 3800 Па. Диапазон регулирования от номинальной тепловой мощности 20-100%.
Изготавливаются также газомазутные горелки типа ГМ, предназначенные для раздельного сжигания жидкого и газового топлив. Имеются и другие типы газо-мазутных горелок, и том числе и унифицированные, например типа ГМУ. Выпускаются газо-мазутные горелки с ротационными форсунками.
Розжиг газомазутных горелок осуществляется при помощи электроискры с запально-защитным устройством.

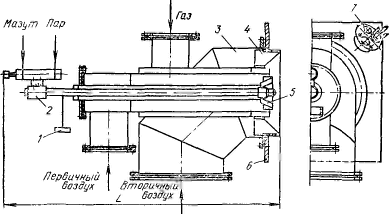

Рис. Газо-мазутная горелка типа ГМГм: 1 — заглушка. 2— мазутная форсунки, 3—газо-воздушная часть; 4 — лопаточный завихритель вторичного воздуха; 5 — лопаточной завихритель первичного воздуха; 6 —монтажная плита; 7— место установки запальника
