а) Кнопки управления
предназначены для замыкания и размыкания цепей дистанционного управления электродвигателями.
Комплект из нескольких кнопок "ПУСК" и "СТОП", объединенных в одном корпусе
называется кнопочной станцией.
Рис.15.1. Кнопки управления
|
б)Концевые и путевые выключатели
применяются для переключения цепей управления по мере передвижения элементов механизмов и для автоматического отключения механизма в конце его рабочего пути.
Рис.15.2. Концевые и путевые выключатели
|
в) Магнитный пускатель
- это распространенный электромагнитный аппарат для дистанционного и местного управления электродвигателями и другими установками, а также защиты их от перегрузок и токов короткого замыкания.

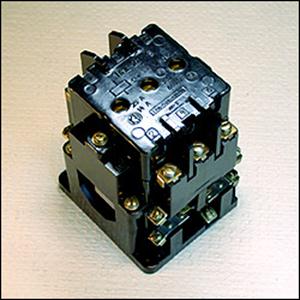

Рис.15.3. Магнитный пускатель
г)Тепловое реле
является составной частью магнитного пускателя.
Тепловые реле предназначены для защиты электродвигателей от перегрузок и токов короткого замыкания.
Действие теплового реле основано на изгибании биметаллической пластинки при ее нагревании током перегрузки.

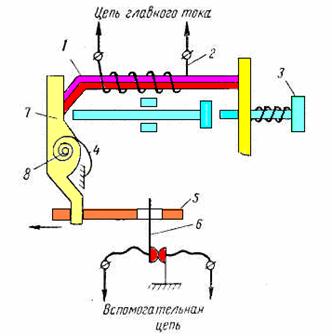

Тепловое реле состоит (см.рисунок)
1-биметаллическая пластинка;
2-нагревательный элемент;
3-кнопка возврата;
4-пружина;
5-тяга;
6-контакт;
7-рычаг;
8 – ось;
Рис.15.4. Внешний вид теплового реле и его схема
Работа теплового реле:
При перегрузке электродвигателя в линейных проводах протекают большие токи, значительно больше номинальных значений. Этот ток протекает через нагревательный элемент 2.
Элемент нагревается и нагревает биметаллическую пластинку 1.
Пластинка изгибается вверх, освобождая из зацепления рычаг 7.
Рычаг под действием пружины 4 поворачивается по часовой стрелке на оси 8 и приводит в движение тягу 5, при помощи которой контакты 6 цепи управления размыкаются.
Размыкание контактов в цепи управления магнитного пускателя приводит к разрыву силовой цепи. Электродвигатель отключается, что предотвращает выход его из строя при перегрузке.
При выключении силовой цепи нагревательный элемент 2 остывает, биметаллическая пластинка возвращается в исходное состояние.
Рычаг 7 возвращается в исходное состояние путем нажатия на кнопку возврата.
