Алгебраическая разность между величинами вторичного напряжения на холостом ходу и под нагрузкой при неизменном первичном напряжении называется изменением вторичного напряжения Тр. Изменение вторичного напряжения обычно выражают в процентах от величины вторичного напряжения на ХХ.
Величину
при номинальном первичном напряжении приближенно можно выразить через параметры Тр, величину и характер нагрузки:
,
где
; здесь
– ток во вторичной обмотке;
– номинальный вторичный ток;
;
–угол сдвига вектора вторичного тока от вектора вторичного напряжения (определяется нагрузкой Тр).

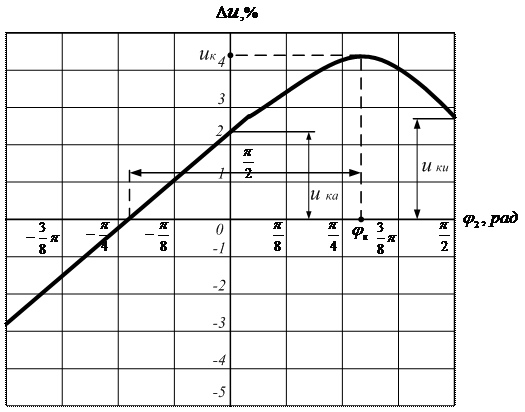

Рисунок 2.4 – Зависимость изменения вторичного напряжения Тр
от характера нагрузки при номинальном токе (
)
Для исследуемого
Тр построить зависимость
при
, (рисунок 2.4). Как видно из рисунка 2.4, при нагрузке ёмкостного характера вторичное напряжение может повышаться по сравнению с его величиной на холостом ходу.
