Рис.3.6. Комфортное сочетание температуры воздуха и радиационной температуры помещения
В качестве обобщающего температурного показателя используют температуру помещения, равную средней между температурой воздуха tВ и радиационной температурой tR
(3.3)
Радиационную температуру рассматривают как осредненную по площади температуру внутренних поверхностей в помещении. Температура помещения может быть измерена с помощью шарового термометра.
Данные о комфортных сочетаниях температуры воздуха и радиационной температуры приводит ряд авторов. Так, для легкой работы, выполняемой человеком, В.Н. Богословский дает следующие показатели комфорта:
для холодного периода
для теплого периода
. (3.4)
Показатели комфорта по В.Ф.Раберу и Ф.М. Гатчинсону таковы:
(3.5)
Комфортное сочетание 1В и tR по данным Т.Бедфорда и В.Лизе показано на рис.3.6.
 |

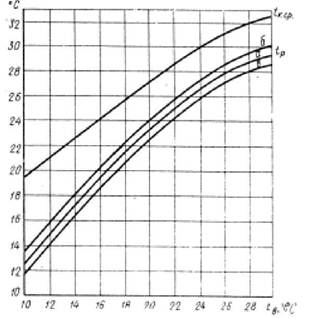

Рис. 3.8. Диаграмма условий комфорта, по данным А. Мачкаши.
средняя температура поверхности тела;
а - линия комфорта;
б - верхняя граница комфорта;
в - нижняя граница комфорта
.
 |
Рис. 3.7. Карта (диаграмма) нормально эффективных и эквивалентно эффективных температур
В последние десятилетия общепризнаны материалы о тепловом комфорте, опубликованные П.О.Фангером. Из рассмотрения балансовых уравнений явной и скрытой теплоотдачи человеком и на основании многочисленных опытов он получил уравнение теплового комфорта:
(3.6)
где
- удельное значение метаболического тепла, Вт/м ;
- механический коэффициент полезного действия;
- парциальное давление водяного пара в воздухе, мм рт.ст.;
tод - температура одежды, С
k- коэффициент теплопередачи одежды, кло (1 кло = 0,155 м2 0С/Вт);
aВ - коэффициент теплообмена, Вт /м С.
Температура одежды рассчитывается по формуле
где
- сопротивление теплопроводности одежды, м3 0С/Вт.
В уравнении комфорта учтены различные факторы, определяющие ощущения теплового комфорта: параметры микроклимата -
(в скрытом виде); одежда человека -
характер физической работы -
Эту модель можно отобразить с помощью номограмм, позволяющих последовательно выбрать комфортное сочетание параметров.
| РМV | -3 | -2 | -1 | ||||
| Ощущение | Холодно | Прохладно | Слегка прохладно | комфортно | слегка тепло | тепло | жарко |
Помимо уравнений теплового комфорта П.О.Фангер предложил метод расчета теплоощущения человеком, позволяющий путем сопоставления фактических параметров и расчетных выявить степень дискомфорта в отдельных точках помещения. На основе приведенной ниже шкалы ожидаемых значений тепло- ощущения (РМУ) можно численно оценить субъективное психофизиологическое ощущение человека:
При разработке шкалы П.О.Фангер исходил из следующего: чем больше напряжение механизма терморегуляции для поддержания теплового баланса, тем больше степень дискомфорта. В данном случае степень дискомфорта зависит от разности теплопродукции организма и теплоотдачи в окружающую среду. Эту разность называют нагрузкой Qc, которая, в свою очередь, определяется фактическими параметрами микроклимата и может быть детерминирована уравнениями теплообмена организма, положенными в основу уравнений комфорта.
На основе собственных экспериментов и опытных данных других исследователей
П.О.Фангер получил следующую формулу для расчета в условиях равенства температуры воздуха и радиационной температуры и при относительной влажности 50 %.

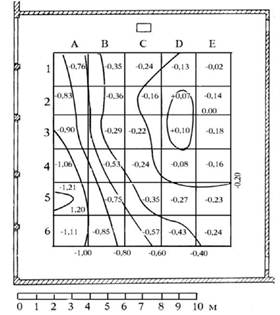

Рис. 3.9. Кривые изолиний PMV для школьного класса (по данным П.О. Фангера)
Рис. 3.10. Зависимость между ожидаемым числом людей, недовольных тепловой обстановкой 1, и показателем теплоощущения PMV
Значения
для различных уровней физической деятельности и разной степени теплозащиты одежды предложены в виде таблиц. Разработаны корректирующие диаграммы для случая, когда относительная влажность воздуха отличается от 50 %, а
Практическое применение РМУ наглядно демонстрируется данными, приведенными рис.3.9, где показаны изолинии РМУ для школьного класса. На основе эксперимента, в котором участвовало большое число людей, П.О.Фангер выявил зависимость между ожидаемым числом людей, недовольных тепловой обстановкой, и показателем теплоощущения (рис.3.10). Как видим, кривая симметрична относительно
= 0, при этом дискомфорт ощущают 5 % людей. В практических расчетах принимают оптимальное значение этого показателя, равное 25 %.
