Кинематическая схема секции отгибки фальцев тетрадей в агрегате БКО представлена на рис. 110.
Тиски, зажимающие блок при отгибке фальцев, представляют собой два подвижных ползуна 1 и 4, установленных в направляющих станины. Ползун 1 состоит из двух частей – ползуна 1 и установленного в нем ползуна 3, которые связаны винтом 2. Ползун 4 шатуном 5 связан с ползуном 35, который также состоит из двух частей – ползуна 35 и установленного в нем ползуна 33, связанных винтом 34. Движение ползунам сообщается кулаком 22 через ролик 21, укрепленный на оси составного упругого толкателя 19, 20, 30 и систему ломающихся рычагов 32, 38. Силовое замыкание ролика 21 с кулаком 22 осуществляется пружиной 17 через рычаг 18.
Симметричное передвижение ползунов 1 и 4 по отношению к продольной плоскости симметрии обрабатываемых блоков происходит за счет того, что ось шарнира 37 находится в ползуне 31, который перемещается в направляющих станины, и звенья 32 и 38 имеют одинаковую длину. Пружина 19 обеспечивает необходимое усилие прессования корешков блоков. Регулировка ползунов 1 и 4 по толщине обрабатываемых блоков производится винтами 2 и 34, концы которых установлены на втулке звездочки 36 и могут перемещаться вдоль ее оси.

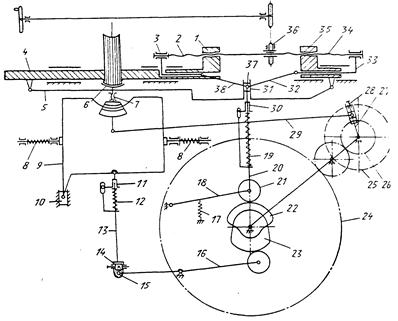

Рис. 110. Кинематическая схема секции отгибки фальцев тетрадей в агрегате БКО
Корпус 9, в котором размещены направляющие колодки для отгибки фальцев тетрадей 6, шарнирно установлен в сухарях 10, перемещающихся в вертикальных пазах станины. Подъем корпуса осуществляется кулаком 23 через коромысло 16 и упругий шатун, состоящий из рычагов 11 и 13 и пружин 12. Пружины 8 являются амортизаторами корпуса. Регулировка центра качания колодки для отгибки фальцев тетрадей производится червячной передачей 14 через червячное колесо 15, которое эксцентрично установлено на пальце коромысла 16. Прижим колодки 6 к корешку блока регулируется гайкой 7.
Привод качания колодки для отгибки фальцев 6 выполнен от кривошипа 27 через шатун 29. Длина кривошипа 27 регулируется винтом 28. Это необходимо для изменения угла качания колодки 6. Кривошип 27 приводится от главного вала агрегата через зубчатые передачи 24, 25, 26. Передаточное отношение между этими шестернями равно пяти, что обеспечивает получение требуемого количества качаний колодки для отгибки фальцев 6 – по два с каждой стороны блока.
