Варианты нервюрных сводов

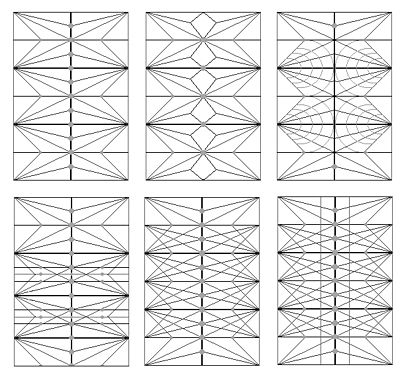

Схемы разнообразных вариантов нервюрного свода

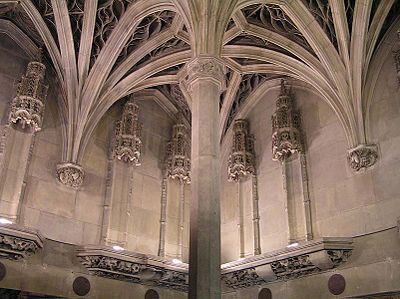

Капелла Клюни: нервюры свода, опертые на пяты,
находящиеся в стенах, а не на колоннах.
В готических соборах можно найти множество вариантов переплетения нервюр, многие из которых не имеют названия. Несколько основных типов:
| Название | Иллюстрация | Определение |
| Крестовый свод(quadripartite rib vault) |
| Простейший вариант нервюрного свода, имеющий 6 арок и 4 поля запалубки |
| (sexpartite rib vault) |
| Усложненный вариант крестового свода, благодаря введению дополнительной нервюры, делящий свод на 6 запалубок |
| Звездчатый свод, (lierne vault, Stellar vault) |
| Следующая ступень усложнения, благодаря введению лиерн, число которых может увеличиваться. Расположение нервюр приобретает очертания звезды. |
| Веерный свод (fan vault) |
| Создается нервюрами, исходящими из одного угла, имеющими одинаковую кривизну, составляющими равные между собой углы и образующими воронкообразную поверхность, напоминающую веер. Типичен для Англии («распластанная готика»). |
| (netvault) |
| Нервюры создают сетку рёбер с ячейками, примерно одинаковыми по размеру. |
