1).Перевірити чистоту плити, площини основи стійки індикатора або площини столика та площин деталі, що контролюється, щоб пил та бруд не внесли похибку до результатів вимірювань.
2).Закріпити індикатор в стійці в вертикальному положенні. Перевірити вертикальне переміщення індикатора відносно плити (рис. 10).

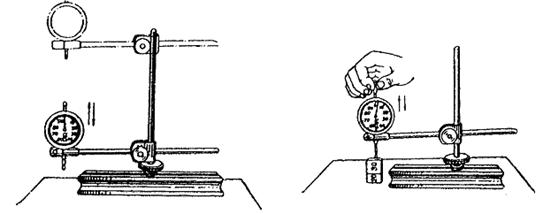

Рис. 10. Вертикальне переміщення Рис.11. Встановлення індикатора
індикатора відносно бази вимірювання на необхідний розмір по плоско-
паралельним кінцевим мірам
3).Опустити індикатор до торкання наконечником плити (столика) або поверхні блоку кінцевих мір - плиток (рис. 11). Блок плиток на розміщують на столику таким чином, щоб середина плиток лежала навпроти осі наконечника індикатора.
Опускати індикатор необхідно з таким розрахунком, щоб отримати на
малій шкалі приблизно значення 1-2 мм; таким чином забезпечується деякий тиск наконечника на плиту або блок плиток. Потім закріплюють індикатор на цій висоті, затиснувши гвинт на стійці .
4).Перевірити правильність встановлення та постійність показань індикатора:
а) перпендикулярність вимірювального стержня до плити;
б) плавність переміщення стержня при підніманні та опусканні;
в) постійність показань індикатора після двох -, трьохкратного піднімання і опускання вимірювального стержня до упора наконечника в плиту або в блок плиток - стрілка індикатора кожен раз повинна зупинятись на одній і тій поділці циферблату.
5).Встановити стрілку на нуль, тобто повернути циферблат до спів падання нульової поділки зі стрілкою (при користуванні індикатором з рухомим циферблатом), або повертати головку стержня до спів падання стрілки з нульовою поділкою шкали (при використанні індикатора з нерухомим циферблатом).
6).Заново шляхом підняття та опускання перевірити постійність показань індикатора: стрілка повинна повертатись на нульову поділку при дотику до плити наконечником. Зняти блок плиток, злегка піднявши стержень.
Цим закінчується встановлення або настройка приладу.
7).Піднявши стержень, підвести деталь, що контролюється під наконечник індикатора і обережно опустити стержень до дотику з поверхнею контролюємої деталі (рис. 12).
8).Зняти показання стрілки індикатора, перевірити постійність показань, для чого підняти стержень і заново опустити його.
Так як вістря стрілки знаходиться на деякій відстані від циферблату, то можливе погіршення показань в наслідок паралакса. Тому при знятті показань луч зору повинен бути перпендикулярний площині циферблата в місці положення вістря стрілки (рис. 13). На стрілку не можна дивитися з боку. Якщо стрілка зупинилась між поділками, то приблизно визначають долю поділки, яку необхідно додати до числа цілих сотих часток міліметра, відмічених стрілкою.

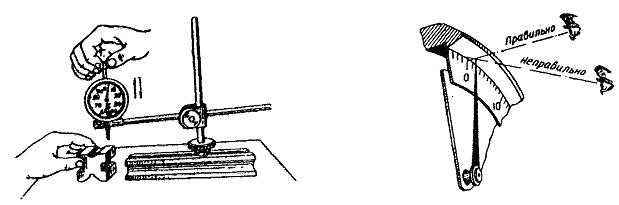

Рис. 12. Встановлення деталі для Рис. 13. Схематичне зображення
визначення індикатором її розмі- направлення променю зору при
ру відносним методом вимірювання зніманні показань індикатора

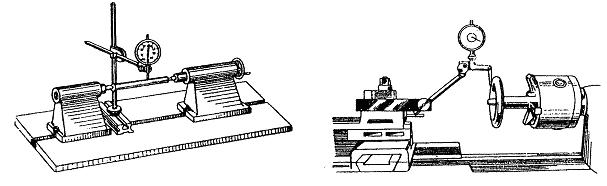

На рис. 14 показано спосіб визначення биття деталі за допомогою індикатора.
Закріплений в стійці або в штативі індикатор підводять до дотику з деталлю, яка встановлена в центрах і роблять "натяг" 2 мм. Після настройки індикатора деталь обережно прокручують і фіксують найбільше та найменше показання індикатора. Розмах коливань стрілки за повний оберт деталі дорівнює биттю.
а) б)
Рис. 14. Встановлення індикатора для перевірки биття деталей.
а)- радіального ; б)- торцевого.
Індикатор необхідно оберігати від вологи, бруду та від зовнішніх механічних пошкоджень. Особливо важливо, щоб не зігнувся стержень з вимірювальним наконечником, щоб не розбилося скло, що закриває циферблат, і т.д.
Особливо небезпечні для інструмента різкі переміщення до крайніх положень вимірювального стержня, що викликають внутрішні удари і розхитують механізм та викликають заїдання і невиправний знос деталей механізму.
