Как уже говорилось выше, один сервер DHCP может обслуживать клиентов, расположенных в различных IP-сетях. Чтобы широковещательные запросы на аренду IP-адреса достигали DHCP-сервер из любой подсети, необходимо на маршрутизаторах, объединяющих разные IP-сети в единую сеть, установить и настроить агент ретрансляции DHCP ( DHCP Relay Agent ). Пример такой конфигурации изображен на рис. 10.13.

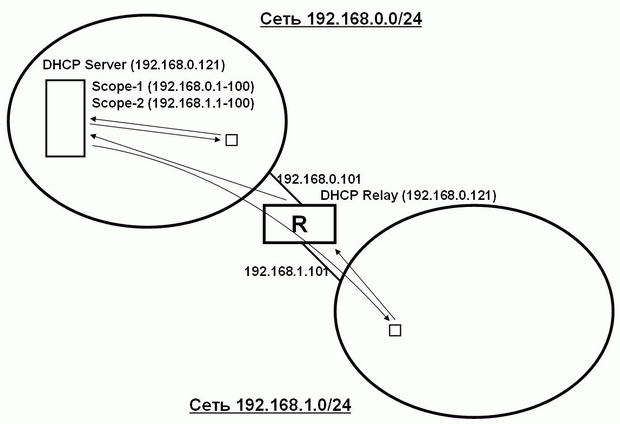

Рис. 10.13.
В данном примере изображены две IP-сети класса C — 192.168.0.0/24 и 192.168.1.0/24. DHCP-сервер (имеющий IP-адрес 192.168.0.121 ) установлен в первой подсети и содержит 2 области — Scope-1 с диапазоном адресов 192.168.0.1–192.168.0.100 и Scope-2 с диапазоном адресов 192.168.1.1–192.168.1.100. Между двумя подсетями установлен маршрутизатор R, имеющий в первой подсети сетевой интерфейс с IP-адресом 192.168.0.101, а во второй подсети сетевой интерфейс с IP-адресом 192.168.1.101. На маршрутизаторе запущен агент ретрансляции DHCP-запросов, настроенный на перенаправление широковещательных DHCP-запросов на сервер с IP-адресом 192.168.0.121.
Клиенты DHCP, находящиеся в первой подсети, посылают широковещательные запросы на аренду IP-адреса, которые напрямую попадают на DHCP-сервер.
Клиенты DHCP, находящиеся во второй подсети, также посылают широковещательные запросы на аренду IP-адреса, которые не могут напрямую попасть на DHCP-сервер, т.к. маршрутизаторы не пропускают широковещательные пакеты из одной подсети в другую. Но если широковещательный пакет является запросом на аренду IP-адреса, то агент ретрансляции перехватывает данный пакет и пересылает его напрямую на DHCP-сервер. DHCP-сервер, видя от агента ретрансляции, что запрос пришел из второй подсети, выдает клиенту IP-адрес из пула адресов, заданных во второй области.
