Грубая очистка газа осуществляется в пылеуловителях. Пылеуловитель (рис. 205) представляет собой цилиндрической формы вертикальный резервуар 4 диаметром до 12 мс коническими торцами, внутри футерованный шамотным кирпичом толщиной 113 мм.Установлен пылеуловитель на колоннах около доменной печи со стороны, противоположной скиповому подъемнику.
Рис. 205. Схема пылеуловителя.
Газ в пылеуловитель поступает из доменной печи по нисходящему газопроводу 1 через вертикальную трубу3, установленную по оси пылеуловителя. При переходе газа из трубы меньшего сечения в цилиндр большего сечения происходит увеличение объема газа и снижение его скорости; при этом газ и пыль движутся различно. Пыль, как более тяжелый компонент, под действием силы тяжести и инерции дни опускается вниз, а газ поднимается вверх и уходит по газопроводу 2на полутонкую очистку.
По мере накопления пыль из пылеуловителя через выпускные отверстия выгружается в железнодорожные вагоны.
В современных доменных печах устанавливается один или два пылеуловителя в зависимости от объема печи.
Пылеуловители оборудованы специальной арматурой для соединения их с газопроводами и для уборки колошниковой пыли.
На газопроводе грязного газанад пылеуловителем установлен отсекающий клапан, служащий для отключения доменной печи от газовой магистрали во время ее остановок. Применяются клапаны тарельчатого типа с двумя тарелками-конусами.
Клапан (рис. 206) состоит из цилиндрического корпуса 2с двумя седлами 1, двух конусов-тарелок 3и штанги 4.Оба конуса подвешены на штанге, причем нижний закреплен, а верхний насажен свободно. В результате такого крепления конусов обеспечивается герметичность клапана. Для большей надежности клапана (в закрытом положении) в пространство между конусами подводится пар для создания давления, превышающего возможное давление газа. При открывании клапана вначале поднимается нижний конус вместе со штангой, а затем верхний, в результате чего открывается проход газу. Для подъема конусов имеется электролебедка, соединенная со штангой канатной передачей 5.
Рис. 206. Отсекающий клапан.
Под пылеуловителем установлены отсечные и пылевые клапаны, служащие для выпуска пыли, и винтовой транспортер или наклонная труба-увлажнитель для ее транспортирования. Отсечной клапан предназначен для выпуска пыли в винтовой транспортер и размещен над приемным отверстием 14транспортера (рис. 207). Клапан крепится внизу к корпусу транспортера 13,а вверху к переходному патрубку 5, присоединенному к днищу пылеуловителя. Отсечной клапан тарельчатого типа. Внутри корпуса 1 клапана на валу 8насажен рычаг 3 старелкой 9, плотно прижатой к седлу 6. Седло присоединено к патрубку 5 через промежуточный патрубок. На цапфах вала снаружи корпуса насажены два рычага 7 с контргрузом 2, под действием которого клапан находится в закрытом положении. Открывается клапан электролебедкой через канатную передачу 4, соединенную с контргрузом клапана.

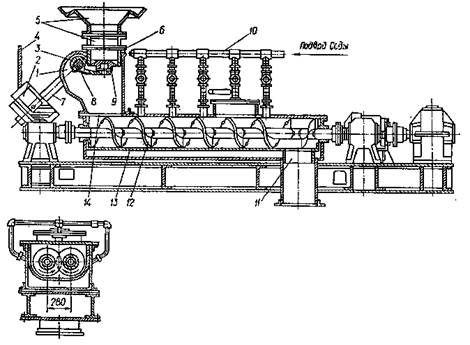

Рис. 207. Винтовой транспортер и отсекающий клапан:
1- корпус клапана; 2- контргруз; 3- рычаг; 4- канатная передача; 5- патрубки; 6- седло; 7- рычаг; 8- вал; 9- тарелка; 10- форсунки; 11- разгрузочное отверстие; 12- шнек; 13- корпус транспортера; 14- приемное отверстие.
При открытии клапана пыль выдается в винтовой транспортер, где увлажняется и транспортируется в вагоны. Такая конструкция обеспечивает выдачу пыли без ее развеивания при работе доменной печи с повышенным давлением газа.
Рабочими органами транспортера являются два шнека 12, представляющие собой винтообразные лопасти, прикрепленные к валам. Шнеки вращаются навстречу друг другу внутри корпуса 13и перемещают пыль, поступающую через приемное отверстие 14к разгрузочному отверстию 11 транспортера. При движении пыли в корпусе она смачивается водой из форсунок 10увлажнительной установки, размещенной над корпусом. В результате образуется тестообразная масса, которая выдается из транспортера в железнодорожные вагоны.
Пылевые клапаны служат для выпуска пыли из пылеуловителей непосредственно в железнодорожные вагоны. Установлены пылевые клапаны на боковом штуцере пылеуловителя. Работают эти клапаны только в случае выхода из строя отсечного клапана или винтового транспортера, так как при выпуске пыли не через винтовой транспортер происходит сильное развеивание пыли. Применяются пылевые клапаны тарельчатого типа, управляемые электролебедками. Кроме того, пылеуловители оборудованы тремя атмосферными клапанами тарельчатого типа, служащими для выпуска газа в атмосферу во время остановок доменной печи.
