Раздел 3. ветровой режим города и выбор архитектурных решений
застройки, обеспечивающих ветровой комфорт (Лист 3)
Лист 3 курсовой работы должен содержать следующую информацию:
· Ветровые нагрузки города и их анализ - господствующие, опасные и благоприятные ветры;
· Выводы - выбор архитектурных решений застройки места строительства, обеспечивающих ветровой комфорт в данном городе.
Ветровые нагрузки городов Ураины приведены в нормативном документе /СниП 2.01.01-82. Строительная климатология и геофизика -М.: СИ, 1983/ [2] Приложении 4 и в таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре". -О.: ОГАСА, 2002/ [3].
Ветровые нагрузки места строительства характеризуються следующими параметрами:
· Направление ветра – 8 румбов– С, СВ, В, ЮВ, Ю, ЮЗ, З, СЗ;
· Повторяемость ветра – Р % – вероятность ветра данного направления: господствующие ветры – если Р ≥ 12,5 % – только они учитываются в архитектуре;
· Скорость ветра – V м/c – интенсивность ветра:
при V ≤ 2 м/с – слабое проветривание;
V = 3 – 4 м/с – оптимальны для аэрации;
V ≥ 5 м/с – сквозняки, необходима ветрозащита.
Зависит от скорости господствующих ветров в застройке:
· при V ≤ 2 м/с - территория застройки не проветривается
- необходимо усиление аэрации;
· при V = 3 - 4 м/с- благоприятный ветровой режим
- ветрозащита не нужна;
· при V > 4 - 5 м/с– интенсивные ветры и сквозняки на территории застройки - необходима ветрозащита.
Выбор видов ветрозащиты территории – зависит от скорости господствующих ветров в застройке и климатической зоны места строительства (см. табл.3.1)
Таблица 3.1
| Климатическая зона | Скорость ветра, V, м/с | Виды ветрозащиты территории | |
| Озеленение | Замкнутая застройка | Замкнутая застройка с озеленением | |
| ІІ | · ветрозащита необходима, если скорость господствующего ветра V ≥ 4 м/с | ||
| 4 - 5 м/с | + | ||
| 5 - 6 м/с | + | ||
| > 6 м/с | + | ||
| ІІІ и IV | · ветрозащита необходима, если скорость господствующего ветра V ≥ 5 м/с | ||
| 5 - 6 м/с | + | ||
| 6 - 8 м/с | + | ||
| > 8 м/с | + |
Изменяя соотношение размера двора (L) к высоте зданий (Нзд), архитектор может существенно влиять на ветровой режим застройки:
· при L < 1,5 - 2 Нзд- усиливается ветрозащита застройки;
· при L > 3 - 4 Нзд- усиливается аэрация застройки.

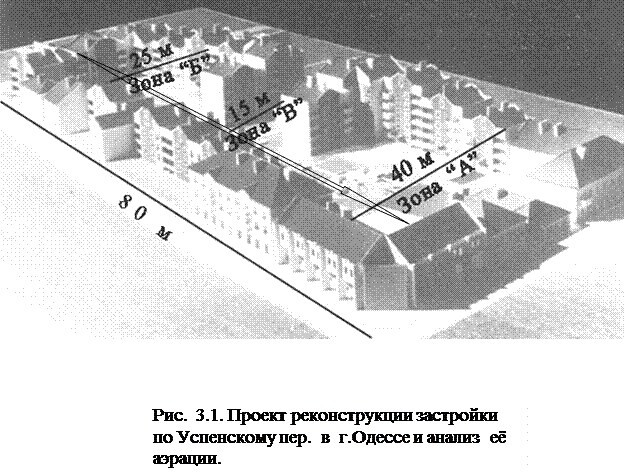

На рис.3.1 приведен пример реконструкции застройки в г.Одессе и анализ аэрации её территории.
Рассматриваемая застройка будет иметь различную степень аэрации в разных участках двора, в зависимости от соотношения L/Нзд:
• вдоль всей длины двора – L > 6 Нзд → наилучшее проветривание; для опасного ветра – зимой будут сквозняки;
• Зона «А» – L = 3 – 4 Нзд → хорошее проветривание;
• Зона «Б» – L = 2 – 2,5 Нзд → слабое проветривание;
• Зона «В» – L < 1,5 Нзд → территория двора не проветривается.
Скорость ветра в застройке всегда отличается от скорости ветра на свободной территории и определяется из выражения:
V’ = k V, м/с( 3.1 )
гдеV’ - скорость ветра в застройке, м/с;
V- скорость ветра заданного направления (напр., С – северный ветер) на свободной территории, м/с; определяется для различных городов по справочной литературе: Приложение 4 СниП 2.01.01-82. Строительная климатология и геофизика -М.: СИ, 1983/ [2] ; Таблица 3.1 МУ [3]; для г.Одесса – таблица 2.3 этих методических указаний;
k- коэффициент регулирования скорости ветра, зависит от схемы застройки и соотношения размера двора (L) к высоте зданий (Нзд) - см. «Руководство по регулированию ветрового режима застройки» –М.: СИ, 1986 [4]; табл. 5.1 и 5.2 МУ /Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3]) и рис.3.1 данных методических указаний:
· при k > 1 - усиление ветра в застройке;
· при k < 1- уменьшение ветрав застройке.
Удачно выбранная схема застройки, в которой будет обеспечен ветровой комфорт, т.е. скорость ветра в застройке V’ = 3 - 4м/с.
Пример – определим скорость северо-восточного ветра зимой в двух различных схемах застройки в г.Одессе (см. рис 3.2итабл.2.3 этих МУ):
V св = 8,5м/с- скорость северо-восточного ветра зимой в г.Одессе;
схема 1 – k = 0,5 – 0,75 получим скорость ветра в застройке:
от V ’св= 0,5*8,5= 4,25м/с, до V ’св = 0,75*8,5 ≈ 6,4м/с;
схема 2 – k = 0,4 – 0,5 получим скорость ветра в застройке:
от V ’св = 0,4*8,5 = 3,4м/с, до V ’св = 0,5*8,5 = 4,25м/с;
Вывод
– схема 2 подходит для III климатической зоны – территория застройки будет проветриваться и ветрозащита не нужна, т.к. 3 < V’< 5м/с;
– схема 1 не является оптимальной, т.к. V’ > 5м/с – территория застройки будет проветриваться, но нужна дополнительная ветрозащита.
– направление ветра к застройке
Розы ветров- графическое представление ветровых нагрузок города (см. рис. 3.3), представлены на генплане в левом верхнем углу. Различают розы ветров по повторяемости и скорости; дают информацию о господствующих, опасных и благоприятных ветрах.
|
пример - ветровые нагрузки г.Одесса и их анализ
Параметры ветровых нагрузок г.Одесса приведены ниже в табл. 3.2 – определены по Приложению 4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3].
Таблица 3.2
| Параметры | Январь | Июль | ||||||||||||||
| Направление | С | СВ | В | ЮВ | Ю | ЮЗ | СЗ | С | СВ | В | ЮВ | Ю | ЮЗ | СЗ | ||
| Повторяемость Р, % | ||||||||||||||||
| Скорость, V, м/с | 6.2 | 8.5 | 4.8 | 4.6 | 4.5 | 5.1 | 4.9 | 4.2 | 2.8 | 2.9 | 3.9 | 3.3 | 3.6 | 4.3 |
Анализ ветровых нагрузок г.Одесса позволяет установить следующее:
Господствующие ветры – Р ≥ 12,5% - (только они учитываются при выборе архитектурных решений по ветрозащите и аэрации территории застройки):
зимой – С, СВ, СЗ,З; приближаются - В и ЮЗ;
летом – С, Ю, СЗ; приближается - З и ЮЗ;
Опасные ветры - (господствующие ветры, от которых нужна ветрозащита): - т.к. г.Одесса находится в ІІІ Б2 климатической зоне, опасными являються господствующие ветры, скорость которых V ≥ 5м/с:
зимой - С, СВ, СЗ; приближается → В;
летом – приближается → С.
Ветрозащита - выбирается для опасных зимних ветров по таблице 3.1; можно использовать следующие виды ветрозащиты:
зимой - СЗ – озеленение;
С – замкнутая застройка;
СВ и В – замкнутая застройка с озеленением;
· замкнутая застройка и повышение этажности зданий со стороны опасных зимних ветров;
· уменьшение размера двора до L < 1,5 - 2 Нзд для построек круглогодичной эксплуатации;
Аэрация - проветривание территории застройки господствующими ветрами, скорость которых в пределах V = 3 - 5м/с:
зимой – З, ЮЗ, СЗ – с озеленением;
летом – Ю, СЗ, З, ЮЗ, С – с озеленением;
· открытая застройка в направление благоприятных летних ветров - Ю, З, ЮЗ;
· снижение этажности зданий со стороны СЗ;
· увеличение размера двора более L > 3 – 4 Нзд для построек сезонной (летней) эксплуатации.

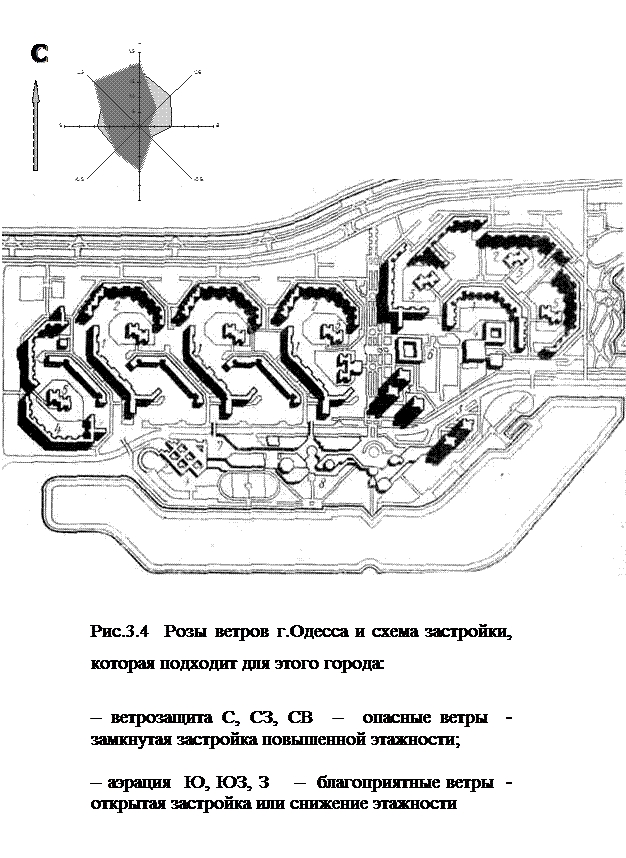

Пример схемы застройки, обеспечивающей аэрацию и ветрозащиту в г.Одессе приведен на рис.3.4
Лист 3 – Порядок выполнения (см. Приложение)
Для заданного города по Приложению 4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3] по всем восьми направлениям (румбам) определяют параметры ветровых нагрузок (повторяемость и скорость ветра) для двух сезонов – зима (январь) и лето (июль); результаты сводят в таблицу (см. табл. 3.2 для г.Одесса) и устанавливают:
· господствующие ветры – Р ≥ 12,5 % – зимой и летом;
· опасные ветры – господствующие ветры с большой скоростью
V ≥ 4 м/с – для II климатической зоны;
V ≥ 5 м/с – для III климатической зоны;
· благоприятные для аэрации ветры – господствующие ветры со скоростью
V = 3 - 4 м/с;
· виды ветрозащиты – выбирают по табл.3.1 с учетом климатической зоны места строительства и скорости опасного ветра;
· регулирование аэрации и ветрозащиты – изменение размера двора:
L < 1,5 - 2 Нзд– повышение этажности – усиливает ветрозащиту застройки;
L > 3 - 4 Нзд– снижение этажности – усиливает аэрацию застройки.
Выводыпо листу 3 – господствующие, опасные и благоприятные ветры города и архитектурные решения, обеспечивающие ветровой комфорт его территорий: (напр., г.Одесса)
С, СЗ, СВ – опасные ветры – необходима ветрозащита: замкнутая застройка повышенной этажности;
Ю, ЮЗ, З – благоприятные ветры – возможна аэрация: открытая застройка или снижение этажности;
уменьшение размера двора до L < 1,5 - 2 Нзд для построек круглогодичной эксплуатации (жилые дома и др.).
увеличение размера двора более L > 3 – 4 Нзд для построек сезонной летней эксплуатации (курортно-развлекательные комплексы и др.).
