Слишком сложно? Тогда запросите консультацию специалиста!
Наша компания занимается тем, что помогает студентам выполнять различные учебные работы на заказ. Вы можете ознакомиться с перечнем выполняемых работ, а так же с их стоимостью на странице с ценами.
В белых чугунах весь углерод находится в химически связанном состоянии в виде цементита F3C. Из-за присутствия большого количества цементита белый чугун обладает высокой твердостью (450…550 НВ), хрупок и практически не поддаётся обработке резанием. Поэтому белый чугун, как конструкционный материал, имеет ограниченное применение. Обычно доэвтектические белые чугуны после специальной термической обработки превращаются в ковкие чугуны, а заэвтектические идут на переплавку.
Для изготовления трущихся изделий (прокатные валки, колеса, шары для мельниц и т. д.) применяют так называемые отбеленные чугуны, в которых поверхностные слои имеют структуру белого, а сердцевина — серого чугуна. Высокая твердость поверхности отбеленного чугуна (400...500 НВ) обеспечивает сопротивляемость износу.
2.1.1. Микроструктура доэвтектического белого чугуна состоит из перлита, вторичного цементита и ледебурита (рис. 9.1, а), причем вторичный цементит сливается в белое поле с цементитом ледебурита, на фоне которого просматриваются крупные темные участки перлита.

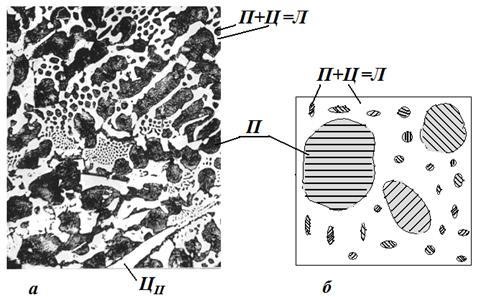

Рис. 9.1.Микроструктура белого доэвтектического чугуна:
а– фотография микроструктуры; б – рисунок.
2.1.2. Микроструктура эвтектического белого чугуна.Имеет структуру ледебурита, представляющего собой белое поле цементита с мелкими темными выделениями перлита (рис. 9.2).

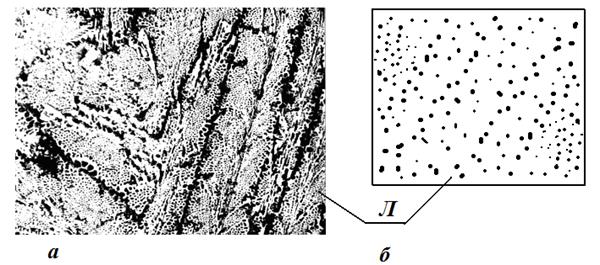

Рис. 9.2. Микроструктура эвтектического чугуна:
а– фотография, х250; б – рисунок
2.1.3. Микроструктура заэвтектического белого чугуна. Состоит из ледебурита и крупных белых пластинок первичного цементита (рис. 9.3).

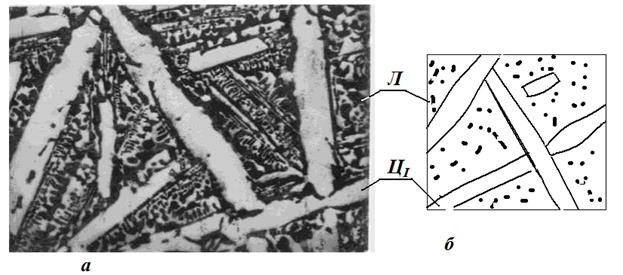

Рис. 9.3. Микроструктура заэвтектического чугуна: а – фотография, х300; б – рисунок
Услуги
НАШ СЕРВИС
